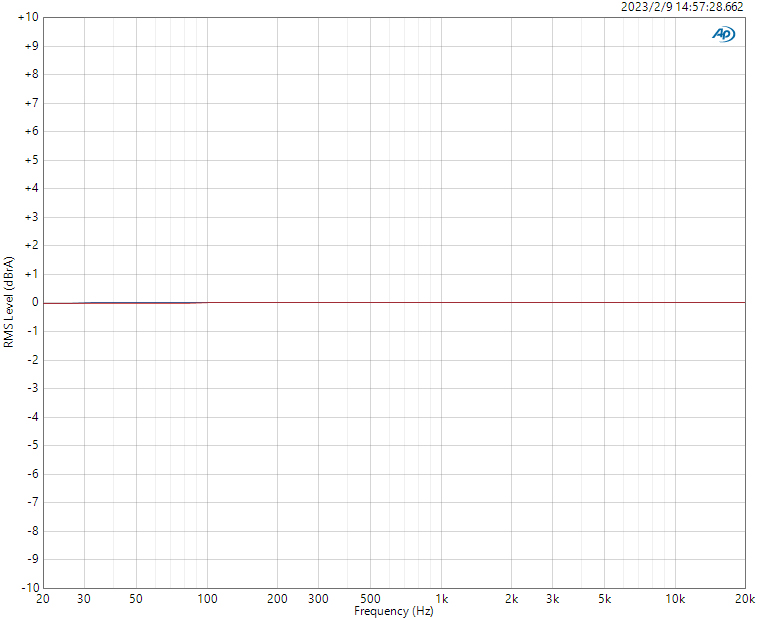

Frequency Response Curve 1



测试条件：USB DAC输入，-5dB正弦信号，20Hz-20kHz PO（32Ω负载）
红色：左声道；蓝色：右声道

General Specifications
Name/Model KA5 DAC chip DAC: CS43198 *2
Color Black/White Dimensions About 56.3*22*12mm
Weight About 19g Headphone impedance PO: 16~150Ω
Sampling rate display OLED display BAL: 16~300Ω
平衡输出接口 4.4mm socket support DSD DSD64/128/256
Max sampling rate support 768K/32bit Firmware upgrade The system firmware can be upgraded using USB
DSD64/128/256 楠晟屿 control Supported
192K/32bit (Coaxial)
Buttons and Ports
USB
Type-C USB
3.5mm port Shared single-ended/SPDIF out
Buttons 菜单选择、功能设置、音量调节、切歌
4.4mm port
Balanced out
OLED display
显示采样率与工作状态

Audio Parameters
Parts of performance parameters of headphone out (3.5mm)
Output power L+R≥136mW+136mW (16Ω, THD+N<1%, USB IN) Max output voltage ≥1.99V (32Ω, THD+N<1%)
L+R≥122mW+122mW (32Ω, THD+N<1%, USB IN) ≥2V (600Ω, THD+N<1%)
L+R≥13.5mW+13.5mW (300Ω, THD+N<1%, USB IN)
Output impedance
<0.3Ω
Frequency response 20Hz~20kHz, crosstalk≤0.1dB Channel crosstalk ≥72dB (1kHz, 32Ω)
20Hz~50kHz, crosstalk≤0.2dB Noise floor 1.6uV&1.0uV"A"
*传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 <0.00037% (0dB, 32Ω) SNR ≥124dB (32Ω, A-weighted)
<0.00035% (0dB, 600Ω) ≥126dB (600Ω, A-weighted)
Parts of performance parameters of headphone out (4.4mm)
输出功率 L+R≥154mW+154mW (16Ω, THD+N<1%.USB IN) 峰值输出电压 ≥2.9V (32Ω, THD+N<1%)
L+R≥265mW+265mW (32Ω, THD+N<1%, USB IN) ≥4V (600Ω, THD+N<1%)
L+R≥54mW+54mW (300Ω, THD+N<1%, USB IN)
输出阻抗
<0.35Ω
频率响应 20Hz~20kHz, crosstalk≤0.1dB 声道分离度 ≥115dB (1kHz, 32Ω)
20Hz~50kHz, crosstalk≤0.2dB 底噪 1.8uV&1.1uV"A"
失真 <0.00037% (-6dB, 32Ω) 信噪比 ≥128dB (32Ω A-weighted)
<0.00024% (0dB, 600Ω) ≥130dB (600Ω A-weighted)

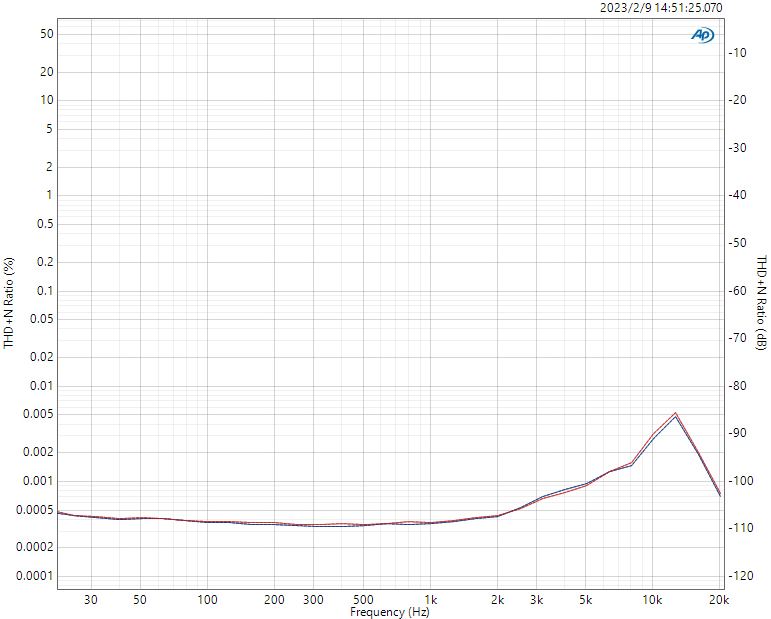

THD+N Curve 1



测试条件：USB DAC输入，0dB正弦信号，20Hz-20kHz 高增益PO（32Ω负载）
红色：左声道；蓝色：右声道

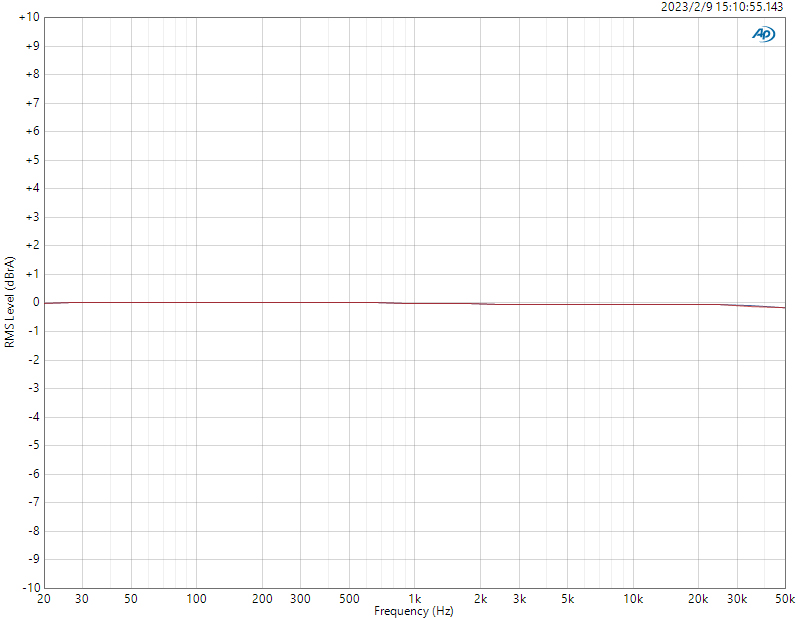

Frequency Response Curve 2



测试条件：USB DAC输入，-5dB正弦信号，20Hz-50kHz PO（32Ω负载）
红色：左声道；蓝色：右声道

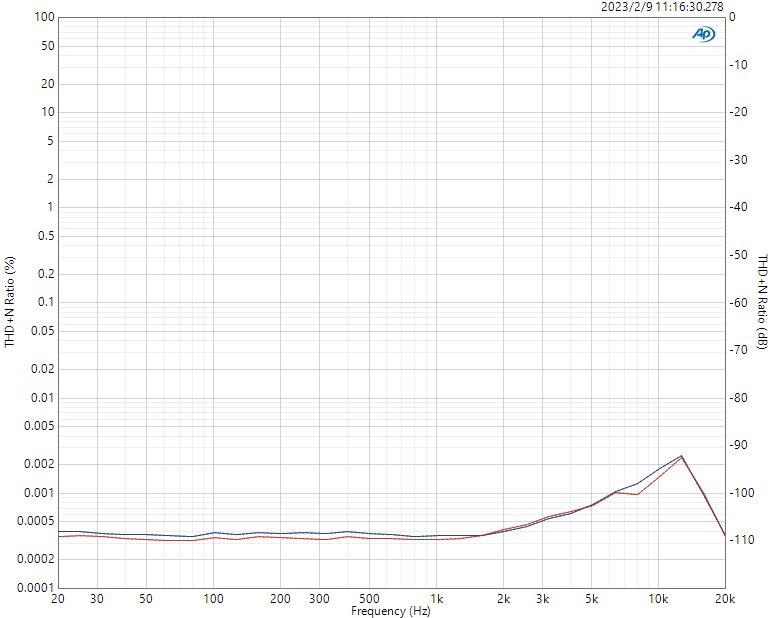

THD+N Curve 2



测试条件：USB DAC输入，-6dB正弦信号， 20Hz-20kHz 高增益平衡输出（32Ω负载）
红色：左声道；蓝色：右声道

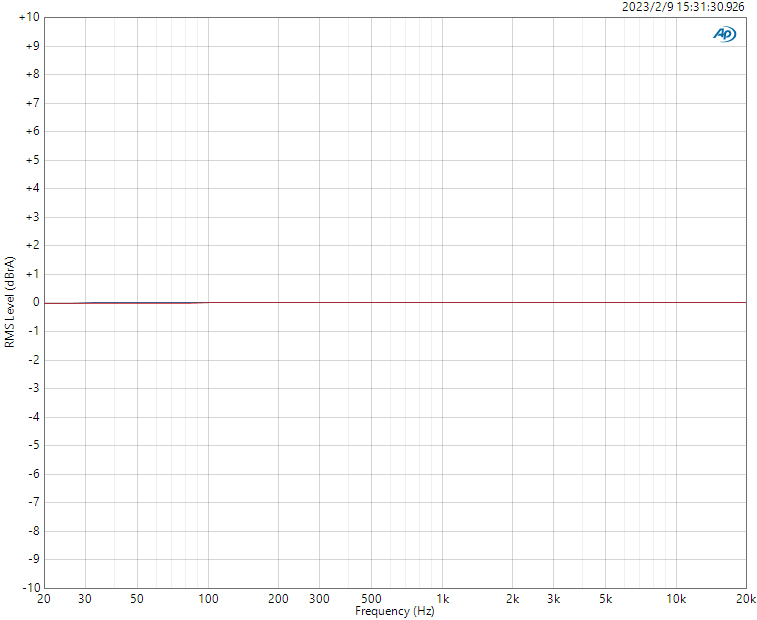

Frequency Response Curve 3



测试条件：USB DAC输入，-5dB正弦信号，20Hz-20kHz平衡输出（32Ω负载）
红色：左声道；蓝色：右声道

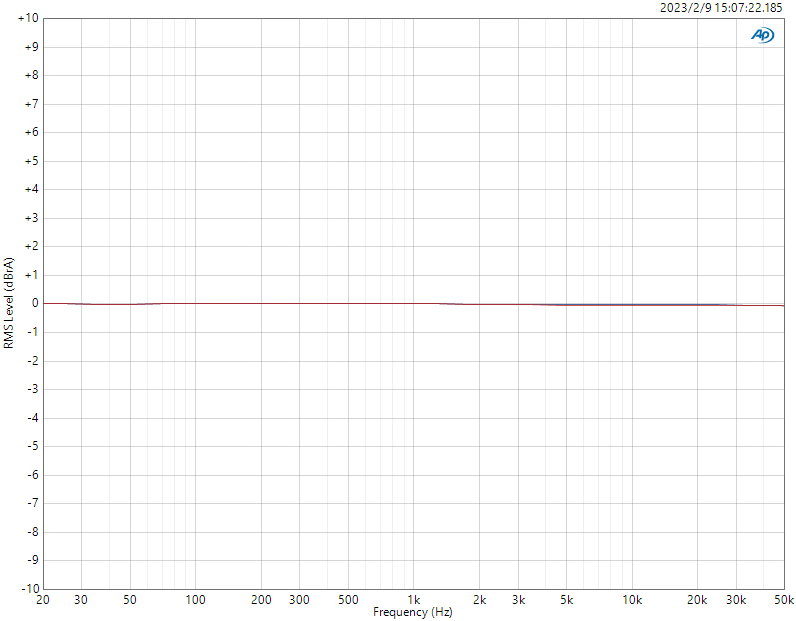

Frequency Response Curve 4



测试条件：USB DAC输入，-5dB正弦信号，20Hz-50kHz 平衡输出（32Ω负载）
红色：左声道；蓝色：右声道

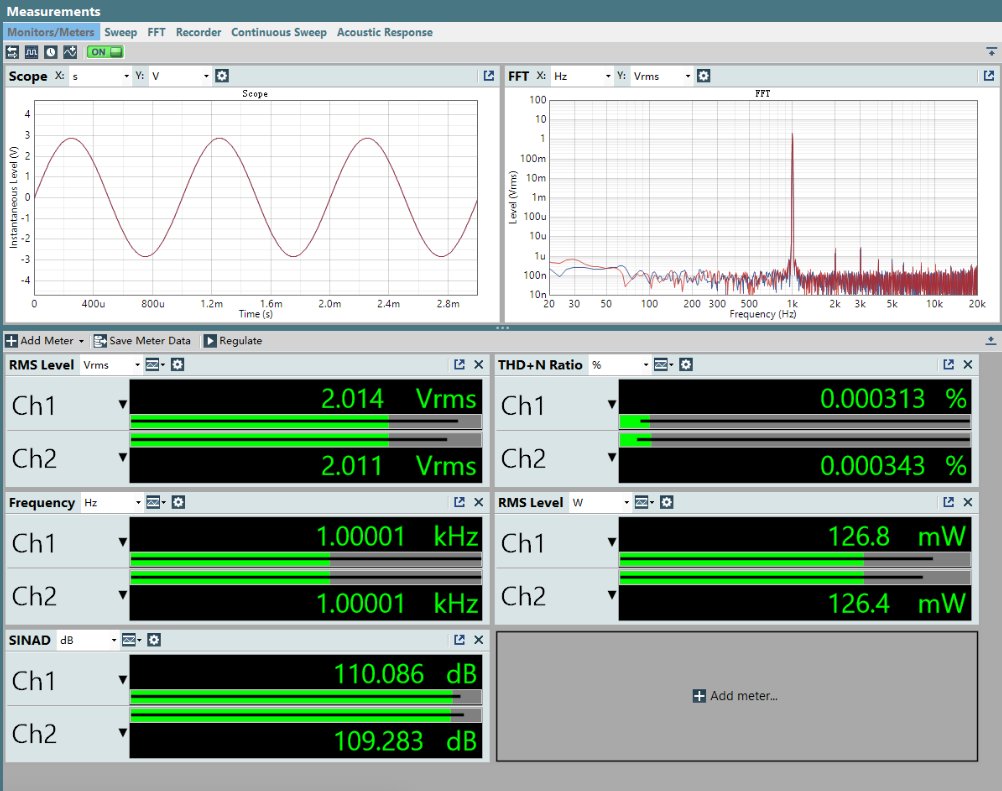

Amplitude Distortion Curve 1



测试条件：USB DAC输入，0dB正弦信号，PO（600Ω）

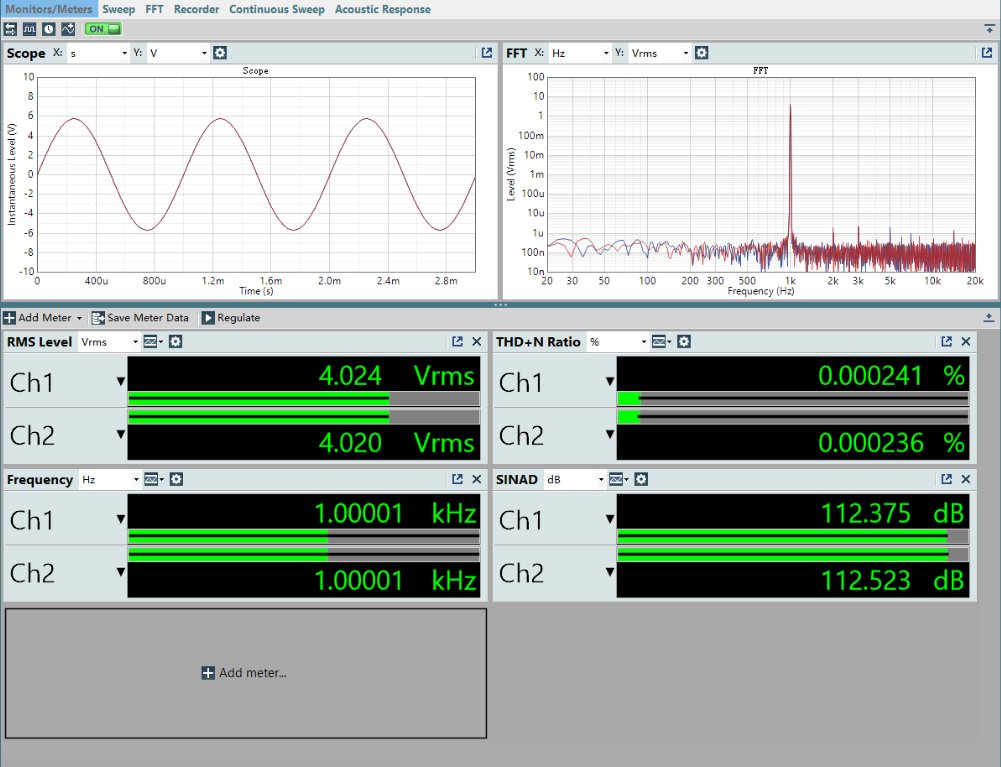

Amplitude Distortion Curve 2



测试条件：USB DAC输入，0dB正弦信号，平衡输出（600Ω）
