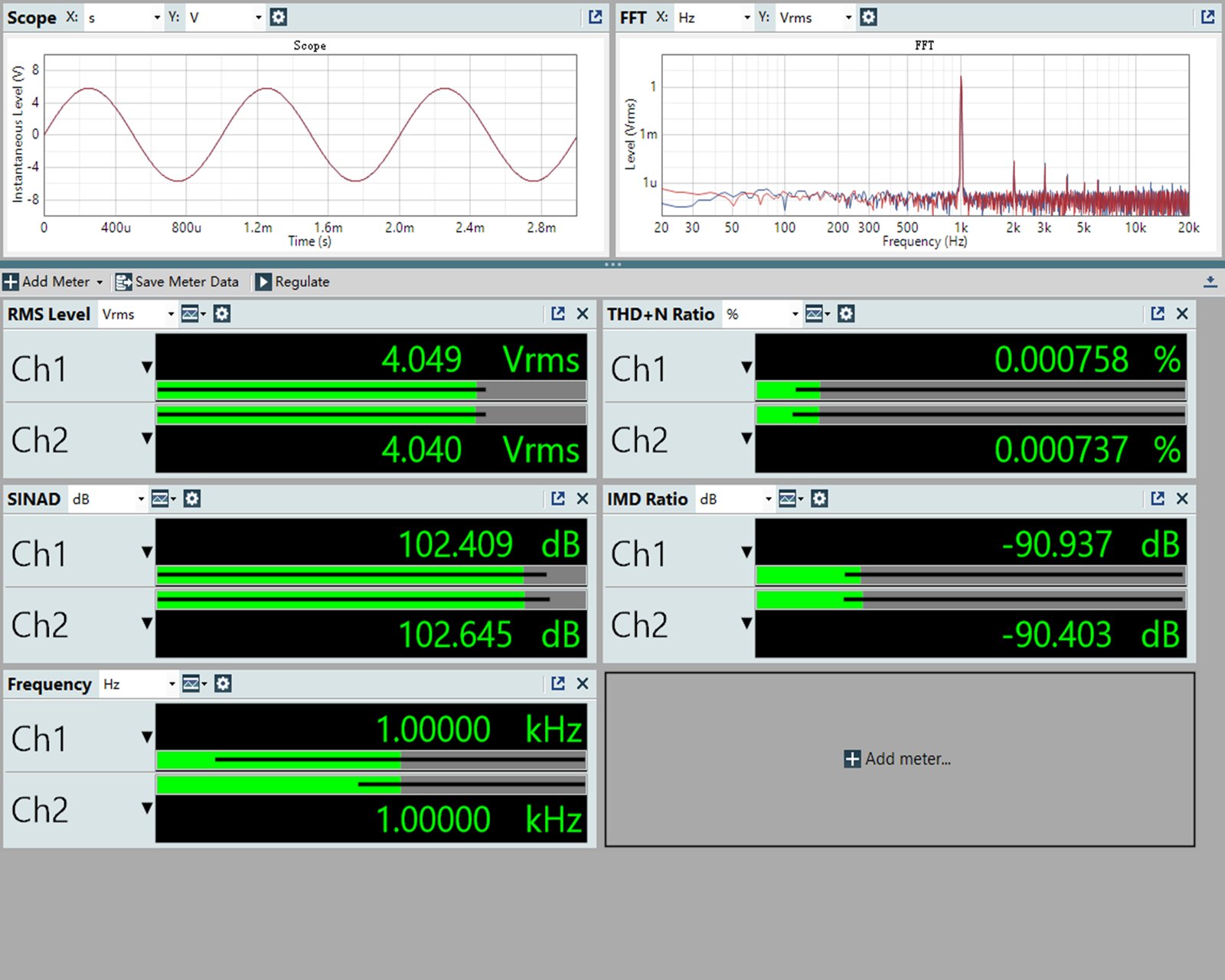

BAL out 4v High gain Desktop mode @32Ω

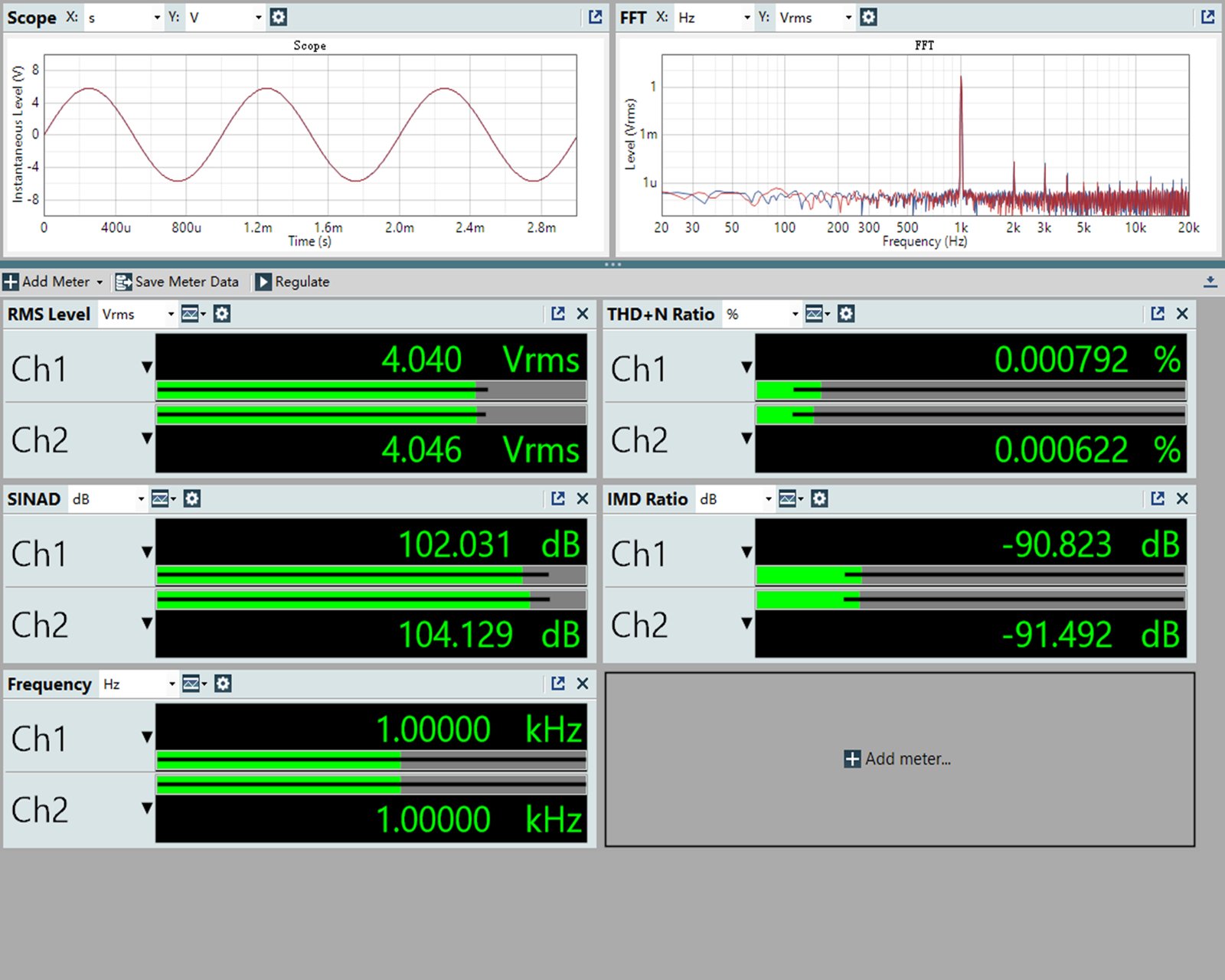

BAL out 4v High gain Non-Desktop mode @32Ω

General Specifications
Name/Model QX13 Hardware solution 解码：ES9027SPRO*1，USB解码：XU316，放大器：INA1620*4
Color 黑色（碳纤维）/钛金（铝合金） Weight 约33.7g（碳纤维）/约39.2g（铝合金）
Dimensions About 64.2x30.7x13mm Volume control Physical buttons
Display 1.99-inch (170*320) LCD 推荐耳机阻抗 PO: 8~350Ω
Gain H/L BAL: 8~350Ω
Buttons and Ports
Buttons 音量键*2+播放/暂停键*1 USB

Type-C USB2.0（供电/数据传输）+Type-C USB POWER IN

(orange, power supply/OTA upgrade)
Slide switch  台式模式开关*1 Balanced output port Standard 4.4mm port
Headphone output Standard 3.5mm port Coaxial output port Standard 3.5mm port (shared PO)
Special Function
Desktop mode Supported Status indication 显示屏指示传输格式、音量、增益、USB模式、采样率、当前显示等信息。
EQ adjustment 10段动态EQ调节（±12dB），内置8种预设EQ风格，支持用户自定义EQ MQA Support MQA full decoding
Screen rotation Supported Charging setting

支持为mini POWER供电配件充电

ESTICK通过POWER IN接口
Max. supported sampling rate USB DAC: Supports up to 768kHz/32bit; DSD512 (Native) Firmware upgrade Supports USB-OTA upgrade
Coaxial output: Supports up to 96kHz/24bit 　 　
Power Supply Parameters
Power supply DC 5V ≥ 1A 　
Audio Parameters
耳机输出性能与参数（3.5mm 输出，USB 解码，台式模式，高增益）
Output power L+R≥440mW+440mW (16Ω, THD+N＜1%) Output impedance ＜1Ω
L+R≥310mW+310mW (32Ω, THD+N＜1%) Crosstalk ≥77dB
L+R≥40mW+40mW (300Ω, THD+N＜1%) Peak output voltage 9.8Vp-p
SNR ≥124dB (A-weighted) *传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.0004% (1kHz/-2dB@32Ω)
Frequency response 20Hz~90kHz: attenuation＜2.8dB Noise floor ＜2uV（A计权）
20Hz~20KHz: attenuation＜0.07dB 　 　
耳机输出性能与参数（4.4mm输出，USB解码，桌面模式，高增益）
Output power L+R≥480mW+480mW (16Ω, THD+N＜1%) Output impedance ＜1.5Ω
L+R≥900mW+900mW (32Ω, THD+N＜1%) Crosstalk ≥113dB
L+R≥125mW+125mW (300Ω, THD+N＜1%) Peak output voltage 17.5Vp-p
SNR ≥124dB (A-weighted) *传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.0006% (1kHz/-8dB@32Ω)
Frequency response 20Hz~70kHz: attenuation＜2.8dB Noise floor ＜3.4uV（A计权）
20Hz~20KHz: attenuation＜0.07dB 　 　
耳机输出性能与参数（3.5mm 输出，USB 解码，非台式模式，高增益）
Output power L+R≥370mW+370mW (16Ω, THD+N＜1%) Output impedance ＜1Ω
L+R≥250mW+250mW (32Ω, THD+N＜1%) Crosstalk ≥75dB
L+R≥30mW+30mW (300Ω, THD+N＜1%) Peak output voltage 8.7Vp-p
SNR ≥123dB (A-weighted) *传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.0004% (1kHz/-2dB@32Ω)
Frequency response 20Hz~90kHz: attenuation＜2.8dB Noise floor ＜2uV（A计权）
20Hz~20KHz: attenuation＜0.07dB 　 　
耳机输出性能与参数（4.4mm输出，USB解码，非桌面模式，高增益）
Output power L+R≥470mW+470mW (16Ω, THD+N＜1%) Output impedance ＜1.5Ω
L+R≥605mW+605mW (32Ω, THD+N＜1%) Crosstalk ≥113dB
L+R≥70mW+70mW (300Ω, THD+N＜1%) Peak output voltage 13Vp-p
SNR ≥122dB (A-weighted) *传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.0006% (1kHz/-6dB@32Ω)
Frequency response 20Hz~90kHz: attenuation＜2.8dB Noise floor ＜3.5uV（A计权）
20Hz~20KHz: attenuation＜0.07dB 　 　

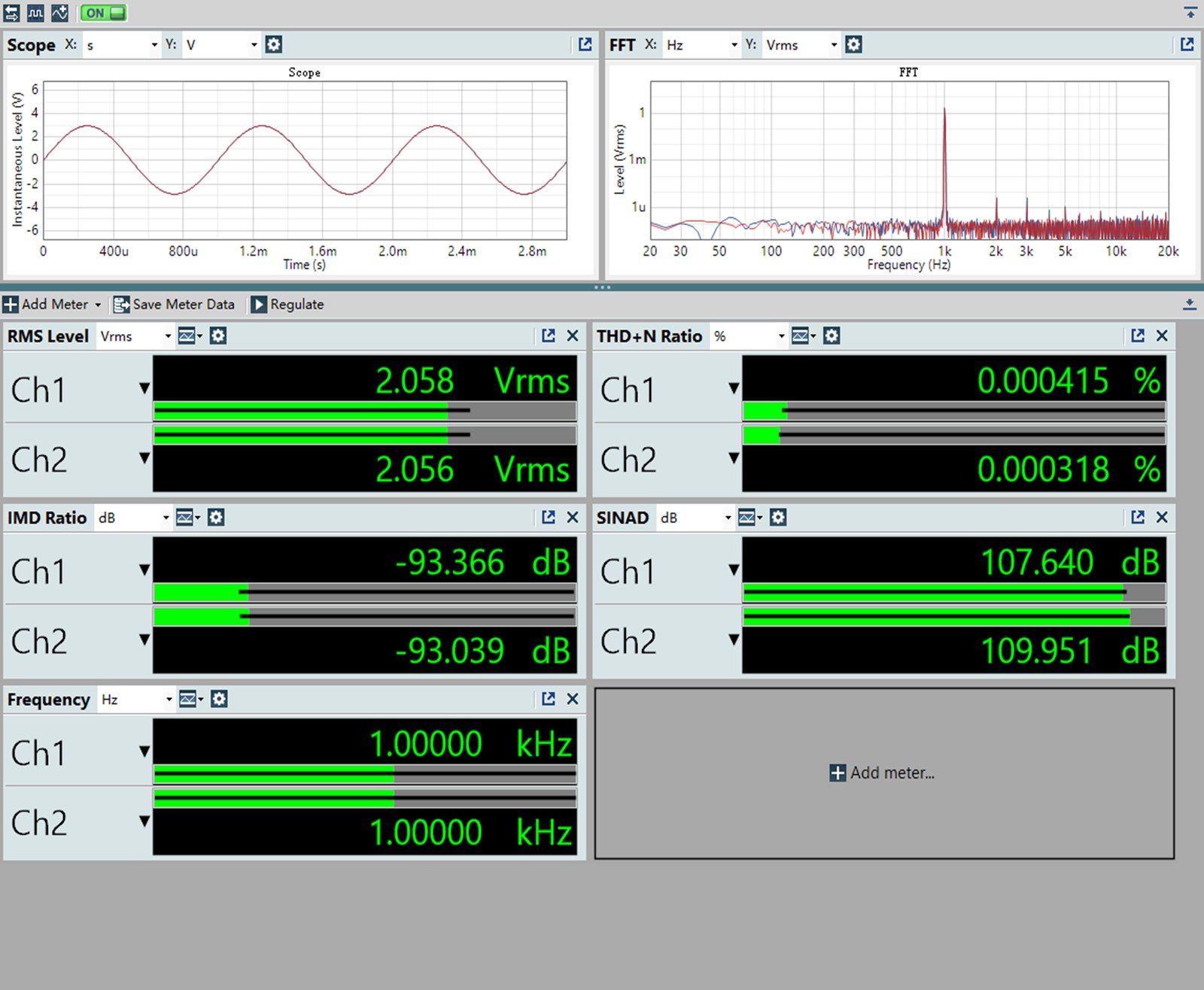

PO 2v High gain Desktop mode @32Ω

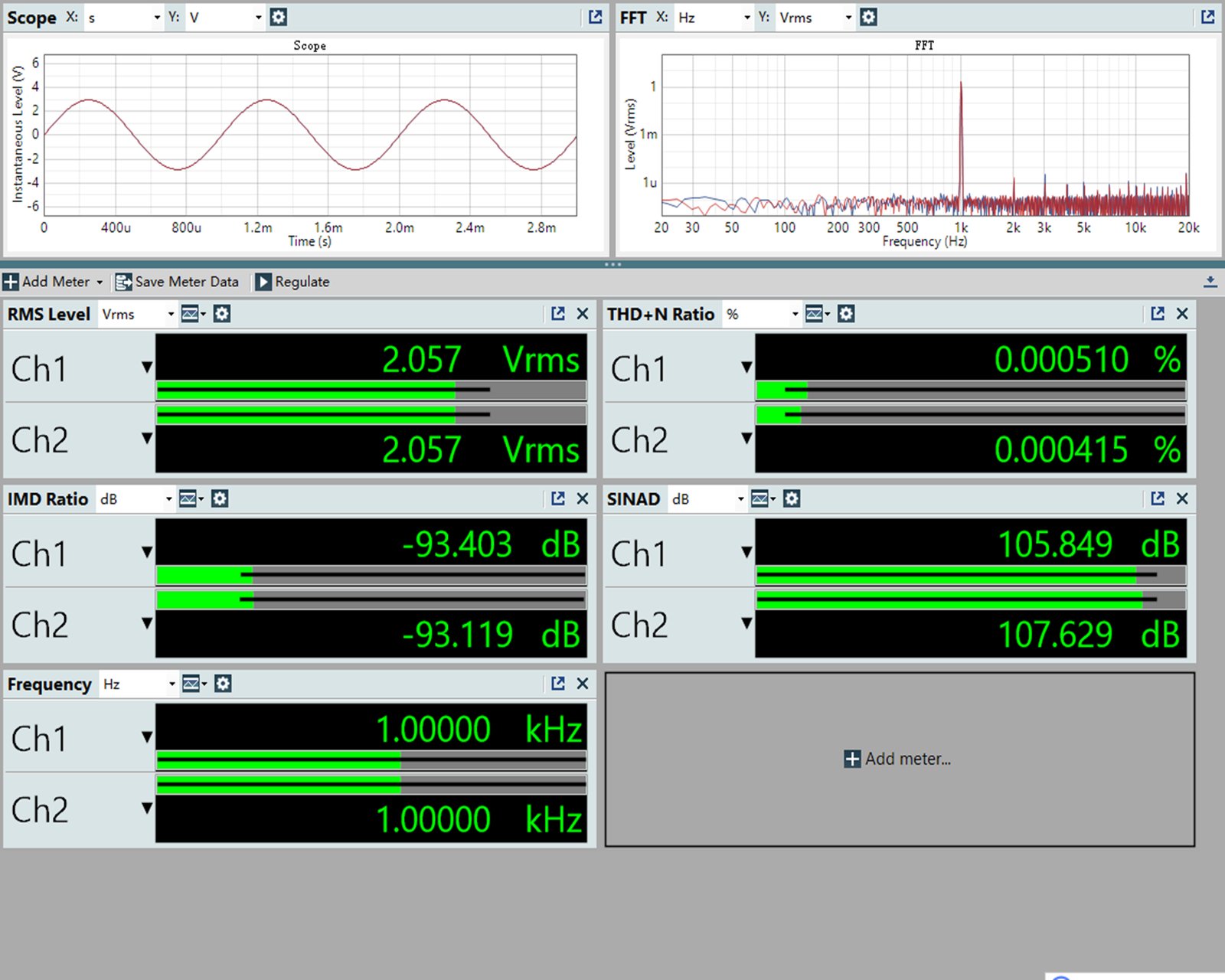

PO 2v High gain Non-Desktop mode @32Ω

PO 2v High gain Desktop mode @32Ω

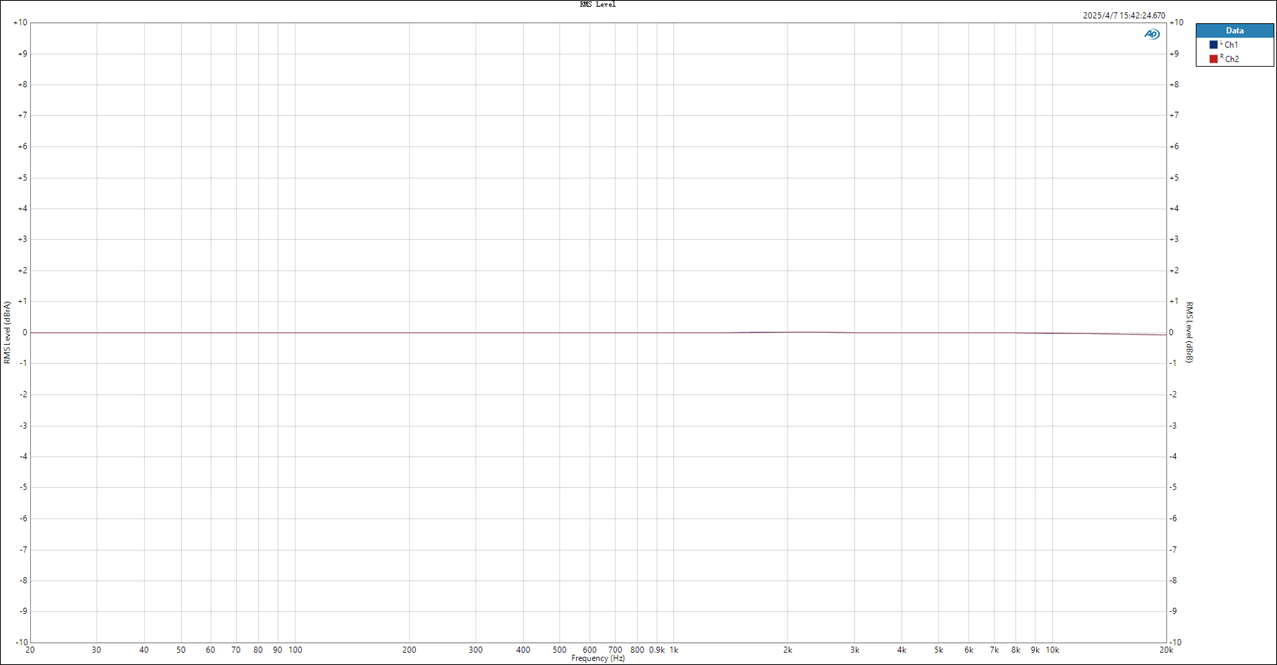

测试条件：-5dB正弦信号，20Hz-20kHz，平衡输出，高增益，非桌面模式（32Ω负载）

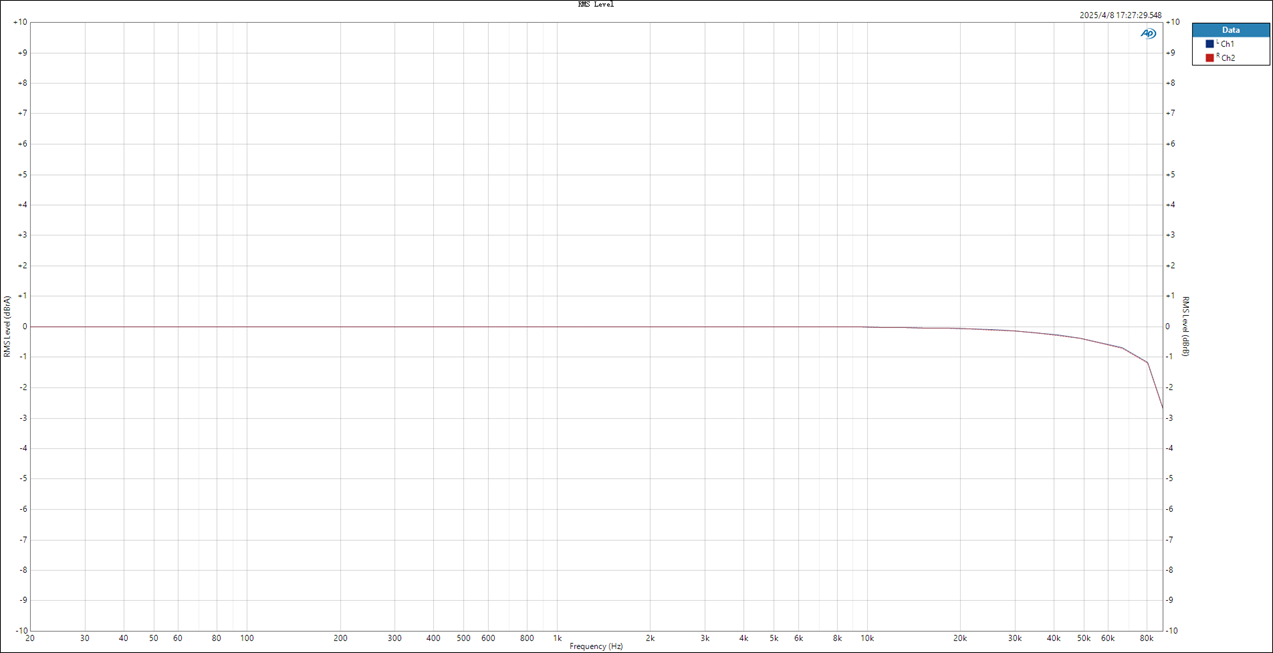

测试条件：-5dB正弦信号，20Hz-90kHz，平衡输出，高增益，桌面模式（32Ω负载）

测试条件：-5dB正弦信号，20Hz-90kHz，平衡输出，高增益，非桌面模式（32Ω负载）

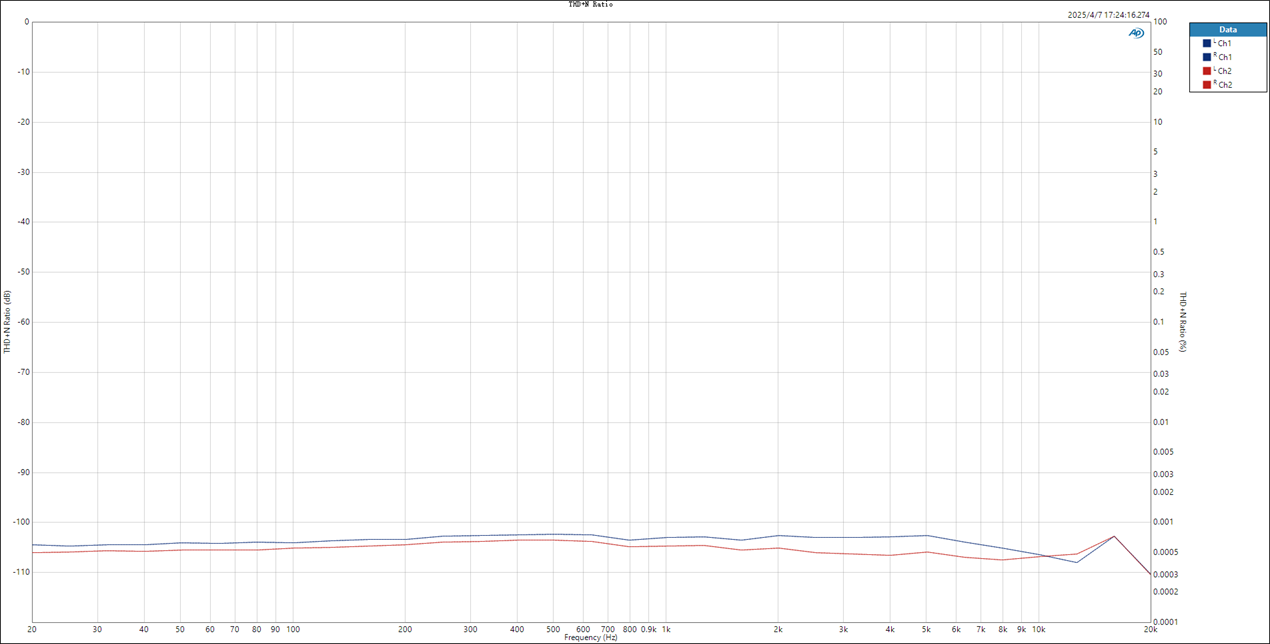

测试条件：-5dB正弦信号，20Hz-20kHz，PO，高增益，桌面模式（32Ω负载）

测试条件：-5dB正弦信号，20Hz-20kHz，PO，高增益，桌面模式（32Ω负载）

测试条件：-5dB正弦信号，20Hz-20kHz，PO，高增益，非桌面模式（32Ω负载）

测试条件：-5dB正弦信号，20Hz-90kHz，PO，高增益，桌面模式（32Ω负载）

测试条件：-8dB正弦信号，平衡输出，高增益，桌面模式（32Ω负载）

测试条件：-8dB正弦信号，平衡输出，高增益，非桌面模式（32Ω负载）

测试条件：-8dB正弦信号，PO，高增益，桌面模式（32Ω负载）

测试条件：-8dB正弦信号，PO，高增益，桌面模式（32Ω负载）
