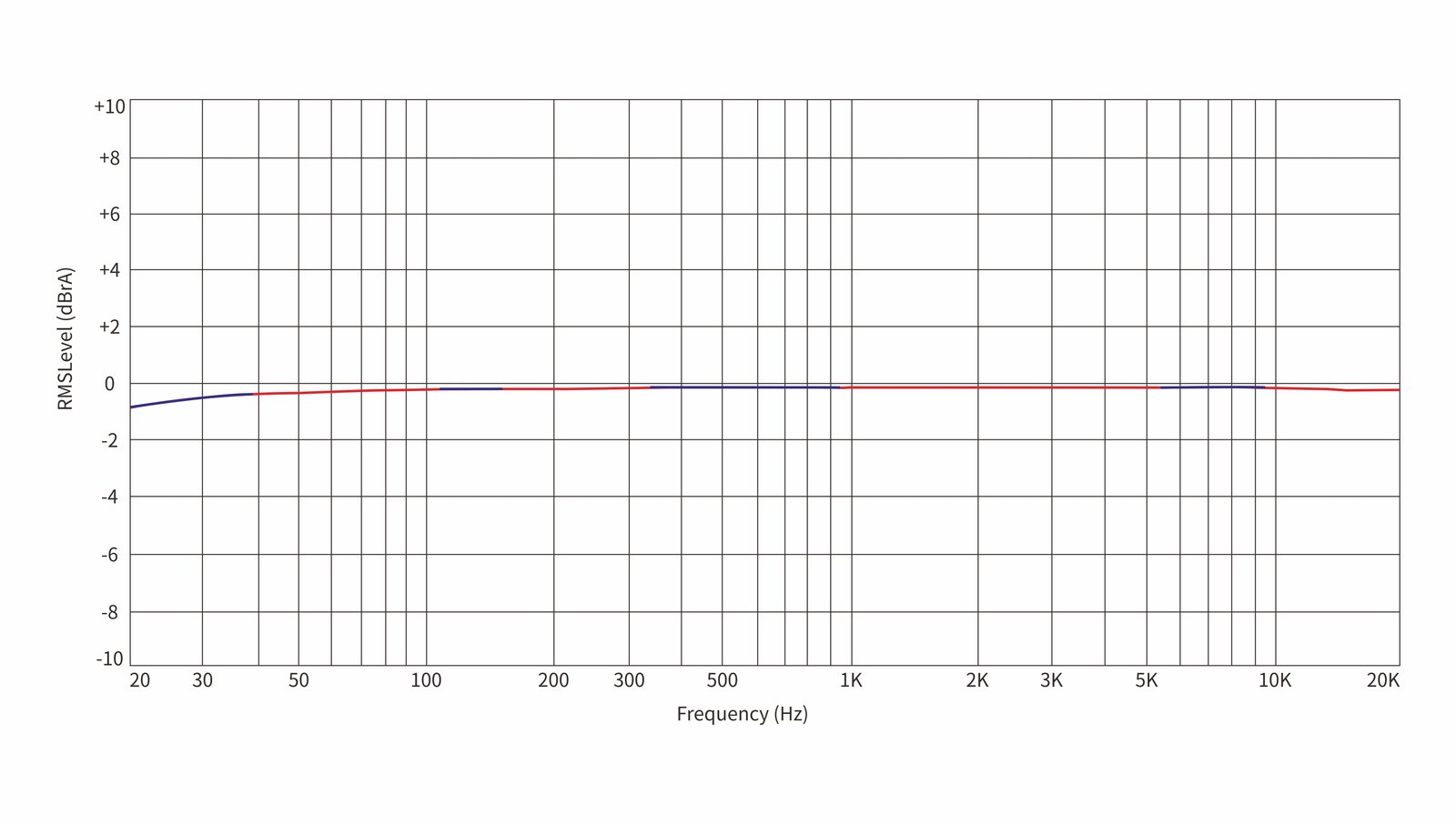

频响曲线图1。


（RX）LDAC频率响应测试条件：USB DAC输入，-5dB正弦信号，

20Hz-20kHz, line out (10KΩ load)

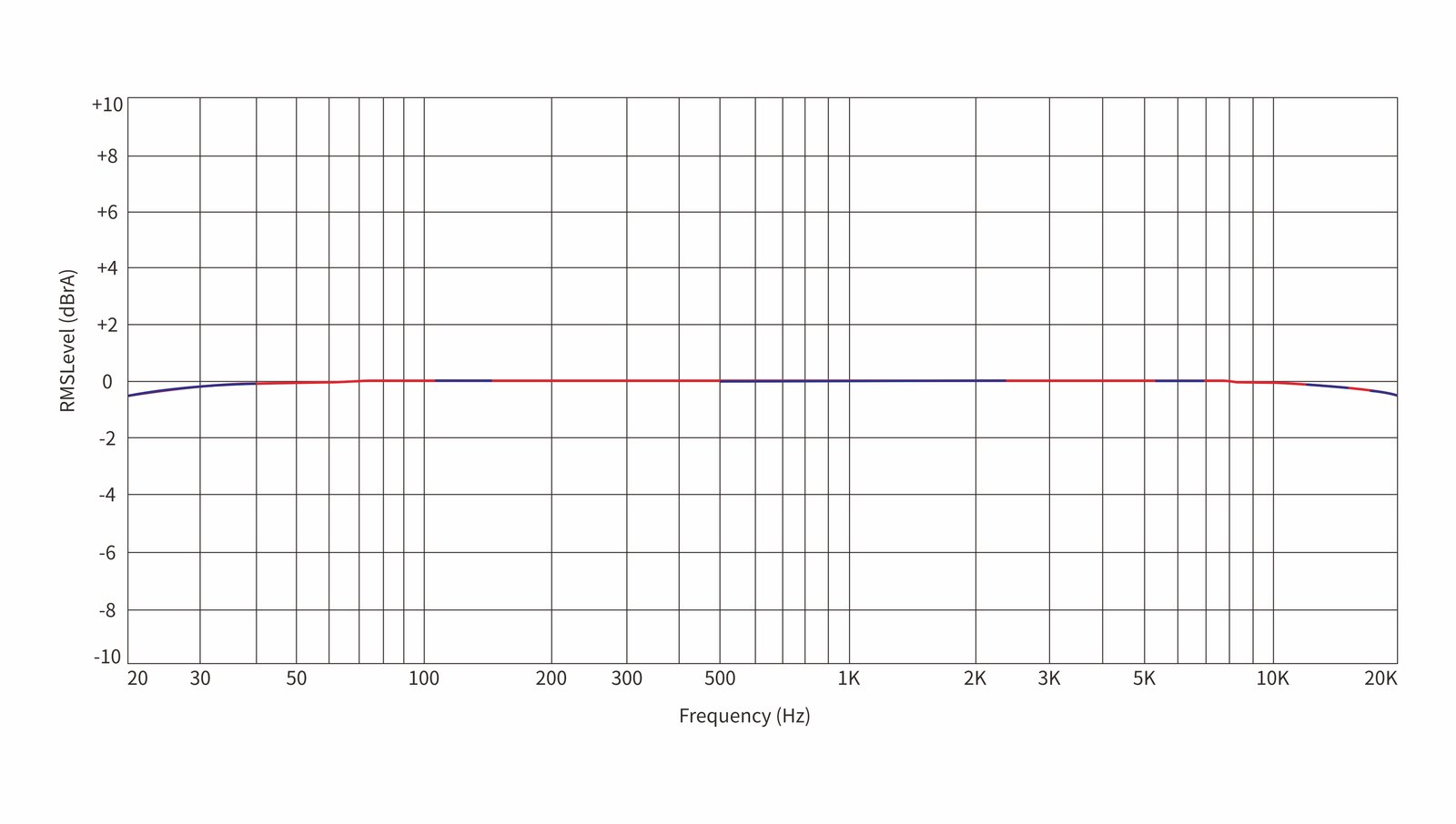

频响曲线图2。

Test conditions: USB DAC input, -5dB sine signal,

20Hz-50kHz, line out (10KΩ load)

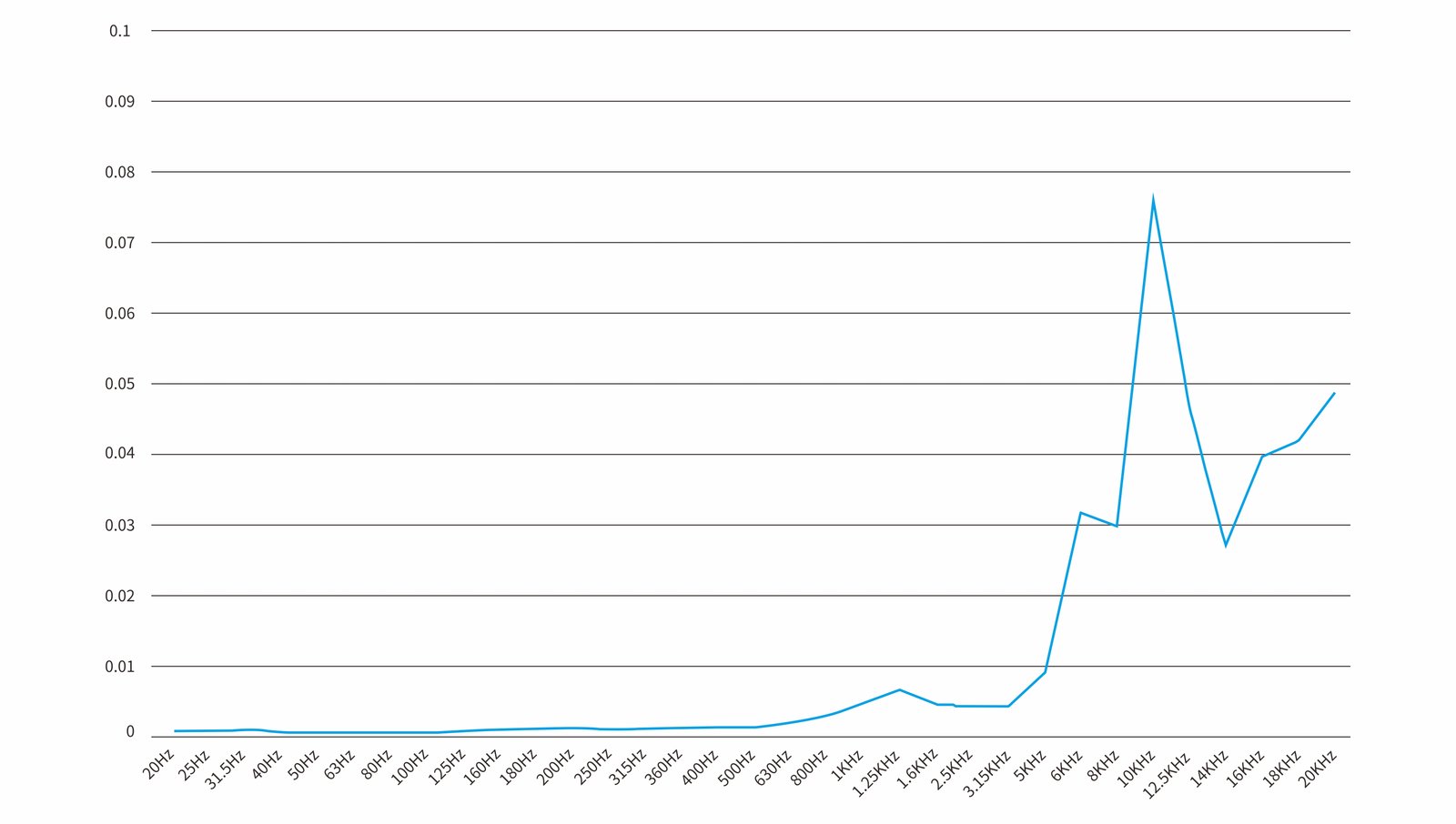

失真曲线图3。

Test conditions: BT input(via aptX), -3dB sine signal,

20Hz-20kHz, line out (10KΩ load)

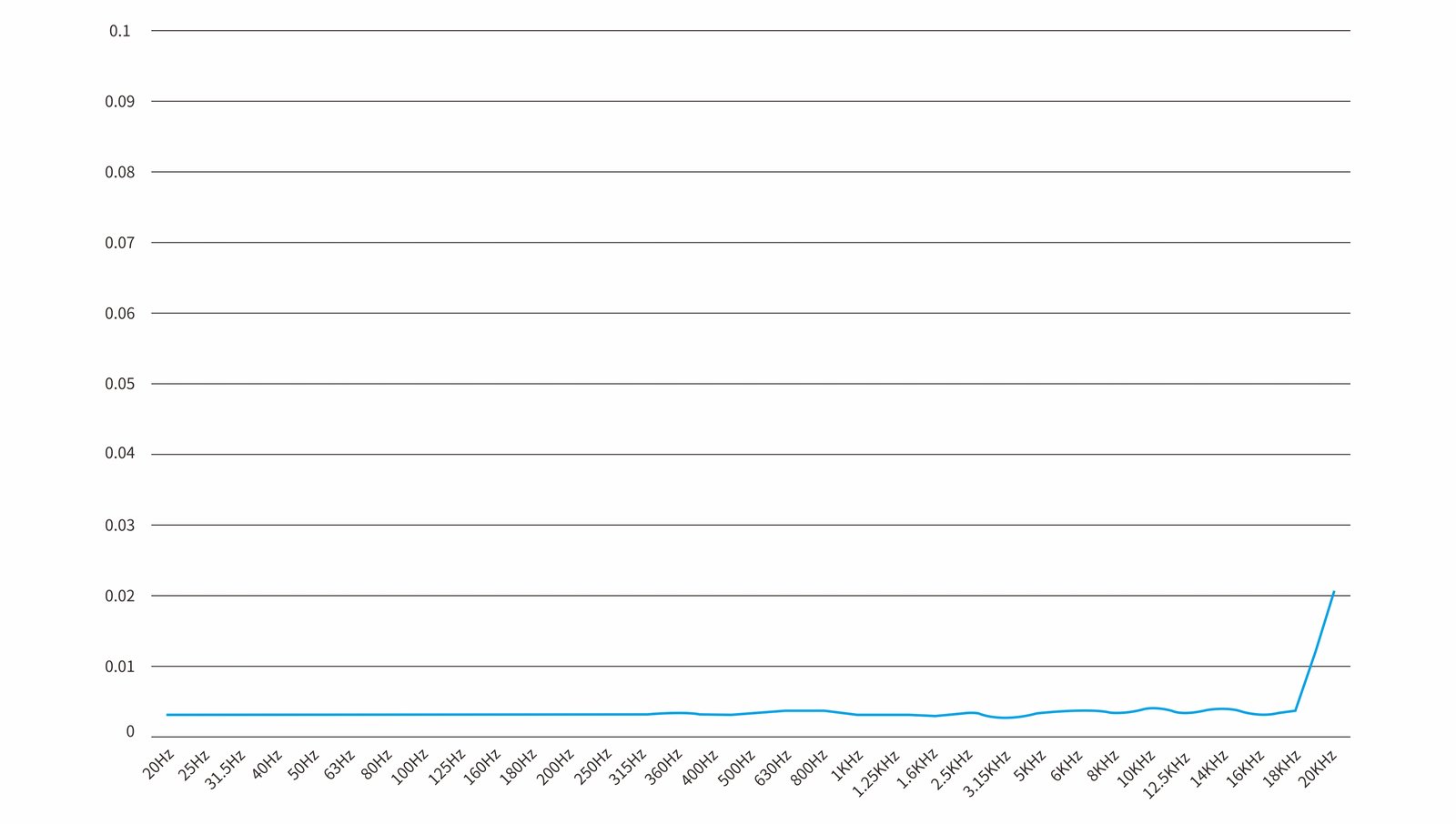

失真曲线图2。



Test conditions: BT input(via LDAC), -3dB sine signal,



20Hz-20kHz, line out (10KΩ load)

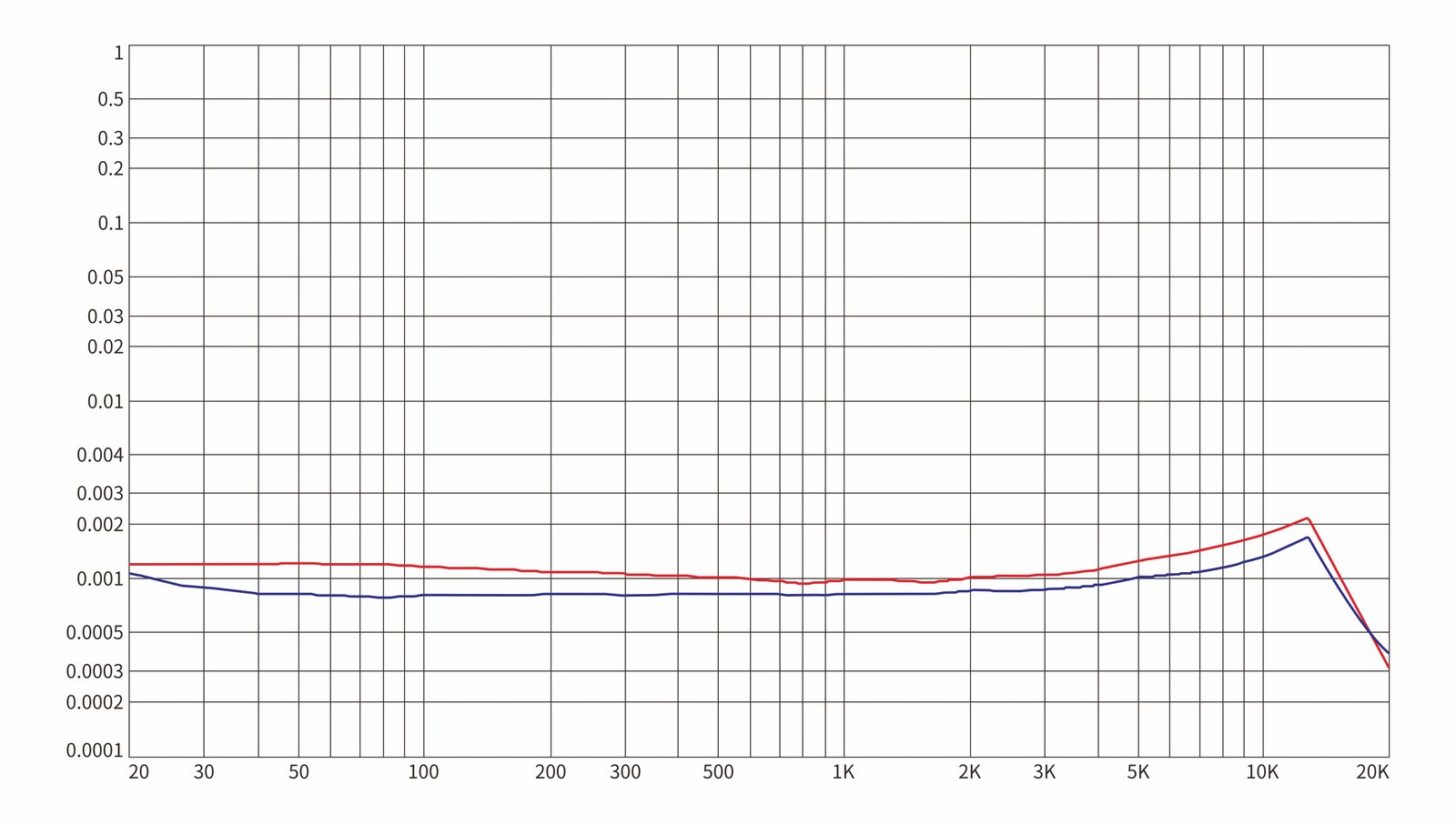

Distortion Diagram of Curve 1.

Test conditions: USB DAC input, -3dB sine signal,

20Hz-20kHz, line out (10KΩ load)

General specifications
Name/Model BTA30 Pro Hardware solution DAC: ES9038Q2M，USB: XMOS XU208 , BT： CSR8675，DSP：CT7302EL
Color Black Volume Control 电位器（ADC采样）
Weight ≈145g 楠晟屿 Control Yes
Bluetooth connection indicator Yes Sampling rate indicator Yes
Firmware upgrade 系统固件与蓝牙版本均可通过USB升级 蓝牙接收（5.0） SBC/AAC/aptX/aptX HD/LDAC
Bluetooth transmit  SBC/aptX/aptX HD/aptX LL/LDAC Input source indicator USB IN/COAX IN/OPT IN/BYPASS separate indicator
Maximum supported sampling rate 384kHz-32bit/DoP256（USB DAC）
384kHz-24bit/DoP128（Coaxial）
96KHz-24bit（Optical）		 蓝牙指示灯（发射&接收）

SBC: Blue/ AAC: Teal/ AptX HD: Yellow/

AptX：紫色/AptX LL: Green/ LDAC: White
Buttons and ports
Buttons 实体按键+拨动开关 USB Two-way TYPE C USB2.0 (Charging/Data transmisson)
Coaxial input RCA（输入/输出共用） Coaxial output RCA（输入/输出共用）
Optical input Optical fiber socket Optical output Optical fiber socket
模拟输出（LO） RCA Headphone output /
Power supply specifications
USB power DC5V 2A（recommended） Battery capacity /
Audio parameters
USB DAC decoding- LO parameters
*传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.001%(1kHz/10kΩ) SNR ≥118dB (A计权)
Crosstalk ≥112dB (1kHz/10kΩ) Floor noise ＜4μV（A计权）
Frequency response 5Hz~90kHz (-3dB) LO level 3Vrms (1kHz/10kΩ)
RX mode(LDAC)- LO parameters
*传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.003%(1kHz/10kΩ) SNR ≥116dB (A计权)
Crosstalk ≥110dB (1kHz/10kΩ) Floor noise ＜5μV（A计权）
Frequency response   LO level 2.7Vrms (1kHz/10kΩ)
RX mode(aptX)- LO parameters
*传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.046%(1kHz/10kΩ) SNR ≥116dB (A计权)
Crosstalk ≥110dB (1kHz/10kΩ) Floor noise ＜5μV（A计权）
Frequency response   LO level 3Vrms (1kHz/10kΩ)
