General specifications
Name / Model No.  K5Pro Hardware solution  DAC: ES9038Q2M，USB: XMOS XU208
Color  Black Volume Scroll  电位器+ADC采样
Weight ≈480g 楠晟屿 Control Unsupported
Bluetooth format indication Unsupported Sampling rate indication Blue：44.1KHz/48KHz
Yellow：88.2/96/176/352.8/384/705.6/768KHz
Green：DSD64/128/256/512
Firmware upgrade System firmware and XMOS can be upgraded via USB  推荐耳机阻抗 16~300Ω
Maximum supported sampling rate 768kHz-32bit/DSD512（USB DAC）
192kHz-24bit（COAX）
96KHz-24bit（OPT）
Buttons and interfaces
Buttons 拨动开关*2（增益开关+输入开关） USB B type USB
Coaxial in RCA sockets Optical in Optical fiber socket
Line out RCA sockets Phone out 6.35mm
Power parameters
Power supply DC15V  1.5A Battery capacity  /
Audio parameters
耳机输出性能参数（6.35mm，UAC/SPDIF输入）
Output power   Output impedance ＜1.2Ω
1250mW(32Ω，THD+N＜1%） Crosstalk ≥80dB
140mW(300Ω，THD+N＜1%） Output level  6.4Vrms
*传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.0009%(1kHz/-10dB@32Ω) SNR ≥118dB (dbA)
Frequency response 20Hz~50kHz: (-2dB) Noise floor 增益=H，＜8uV（dbA）
增益=M，＜6uV（dbA）
增益=L，＜4uV（dbA）
20Hz-20KHz：(-0.2dB)
Headphone output performance parameters（6.35mm，Line IN)
Output power   Output impedance ＜1.2Ω
1500mW(32Ω，THD+N＜1%） Crosstalk ≥64dB
170mW(300Ω，THD+N＜1%） Output level  6.9Vrms
*传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.003%(1kHz/32Ω) SNR ≥118dB (dbA)
Frequency response 20Hz-20KHz：(-0.2dB) Noise floor 增益=H，＜8uV（dbA）
增益=M，＜6uV（dbA）
增益=L，＜4uV（dbA
Line output performance parameters（RCA，UAC/SPDIF/Line IN)
*传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.0012%(1kHz/-10dB@10kΩ，UAC/SPDIF) SNR ≥115dB (dbA)
＜0.0008%(1kHz/10kΩ，Line IN) Noise floor ≤3.5uV（dbA）
Crosstalk ≥95dB (1kHz/10kΩ) Output level  2Vrms (1kHz/10kΩ)
Frequency response 20Hz~50kHz: (-2dB)
20Hz-20KHz: (-0.2dB)

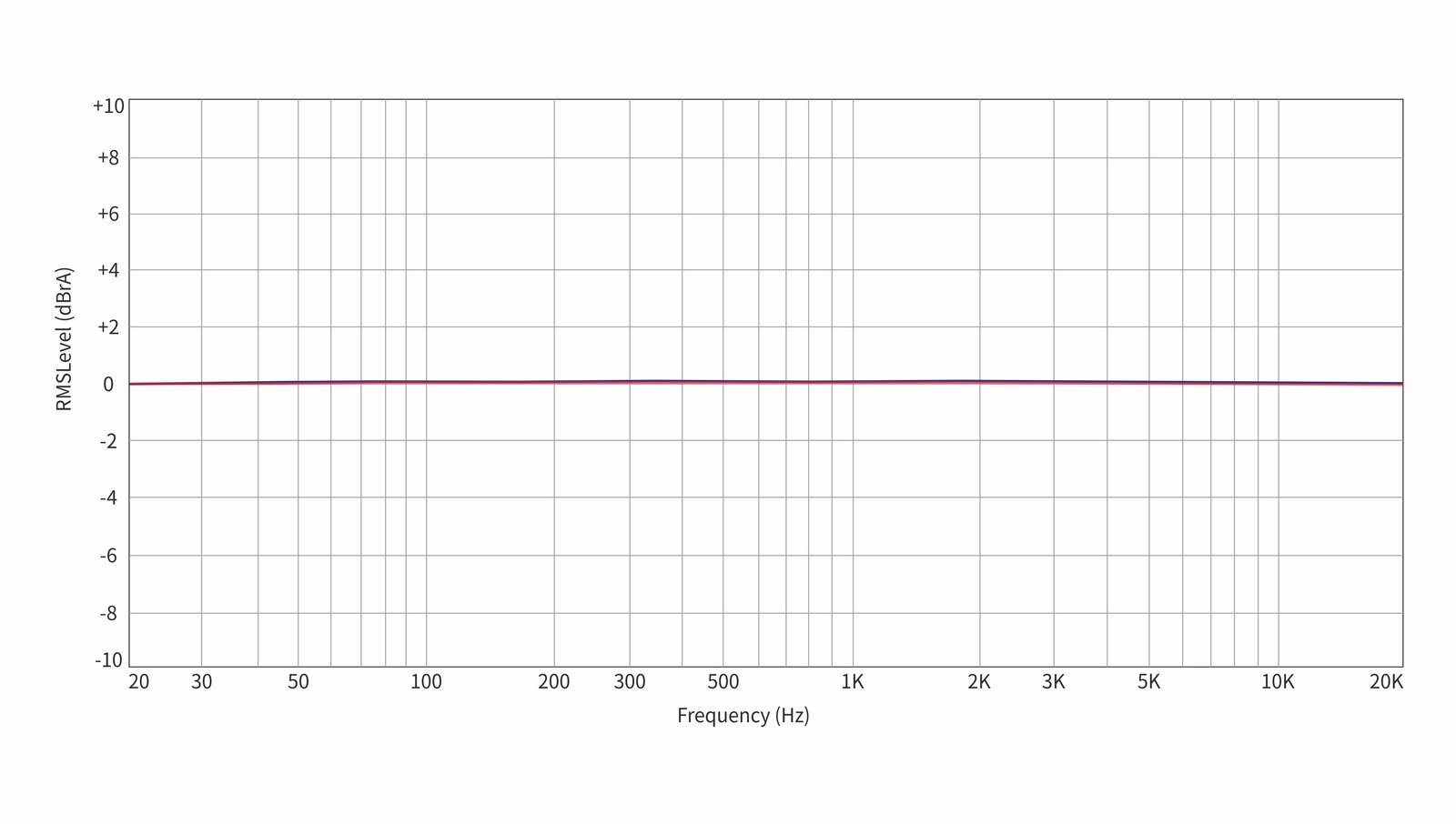

频响曲线图1。



Test conditions: USB DAC input, -5dB sinusoidal signal,

20Hz-20kHz, headphone output (32Ω load)

红色：左声道；蓝色：右声道

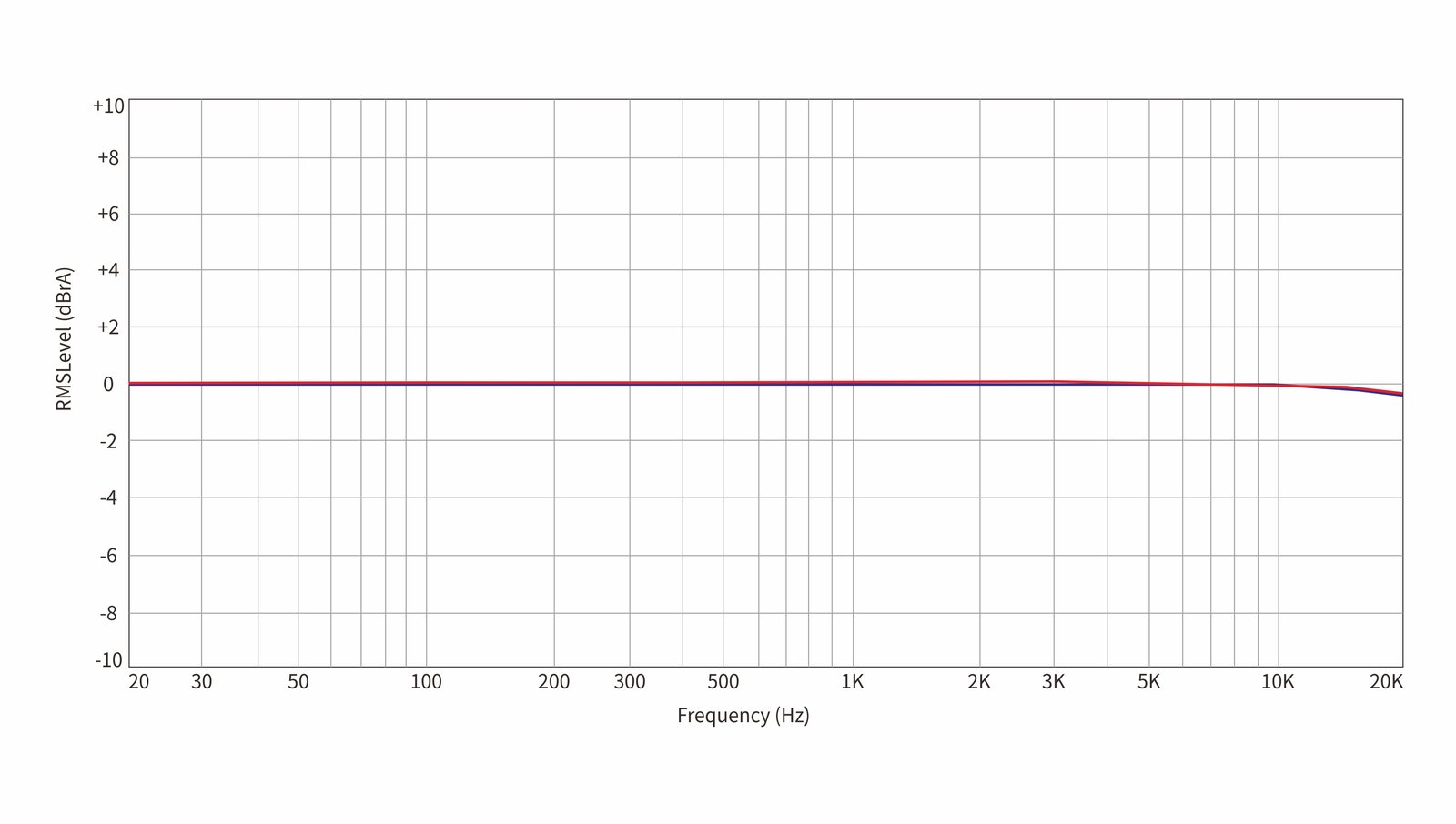

频响曲线图2。



Test conditions: Spdif input, -5dB sinusoidal signal,

20Hz-20kHz, headphone output (32Ω load)

红色：左声道；蓝色：右声道

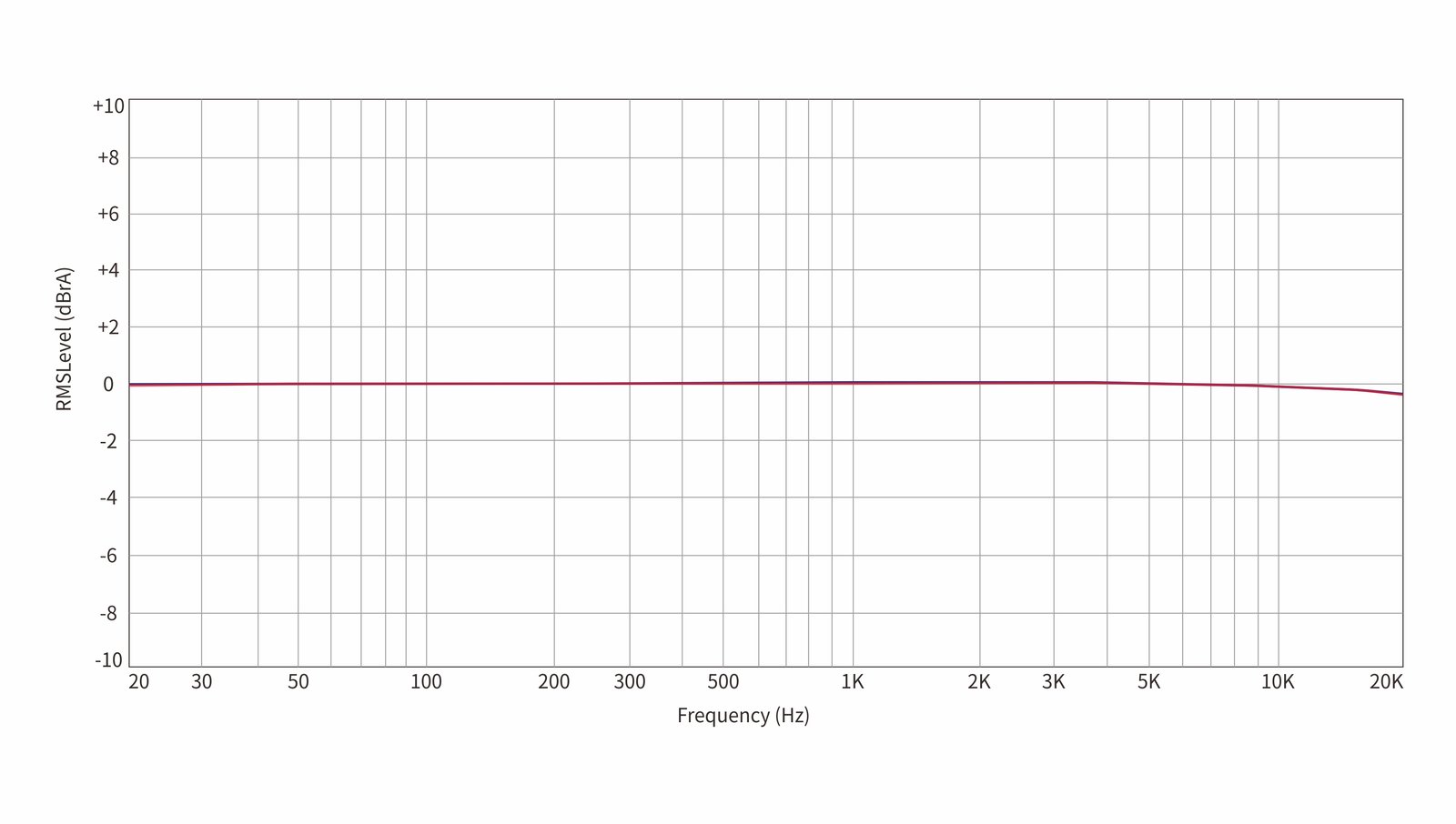

频响曲线图3。



测试条件：线路输入，-5dB正弦信号，20Hz-20kHz，

headphone output (32Ω load)

红色：左声道；蓝色：右声道

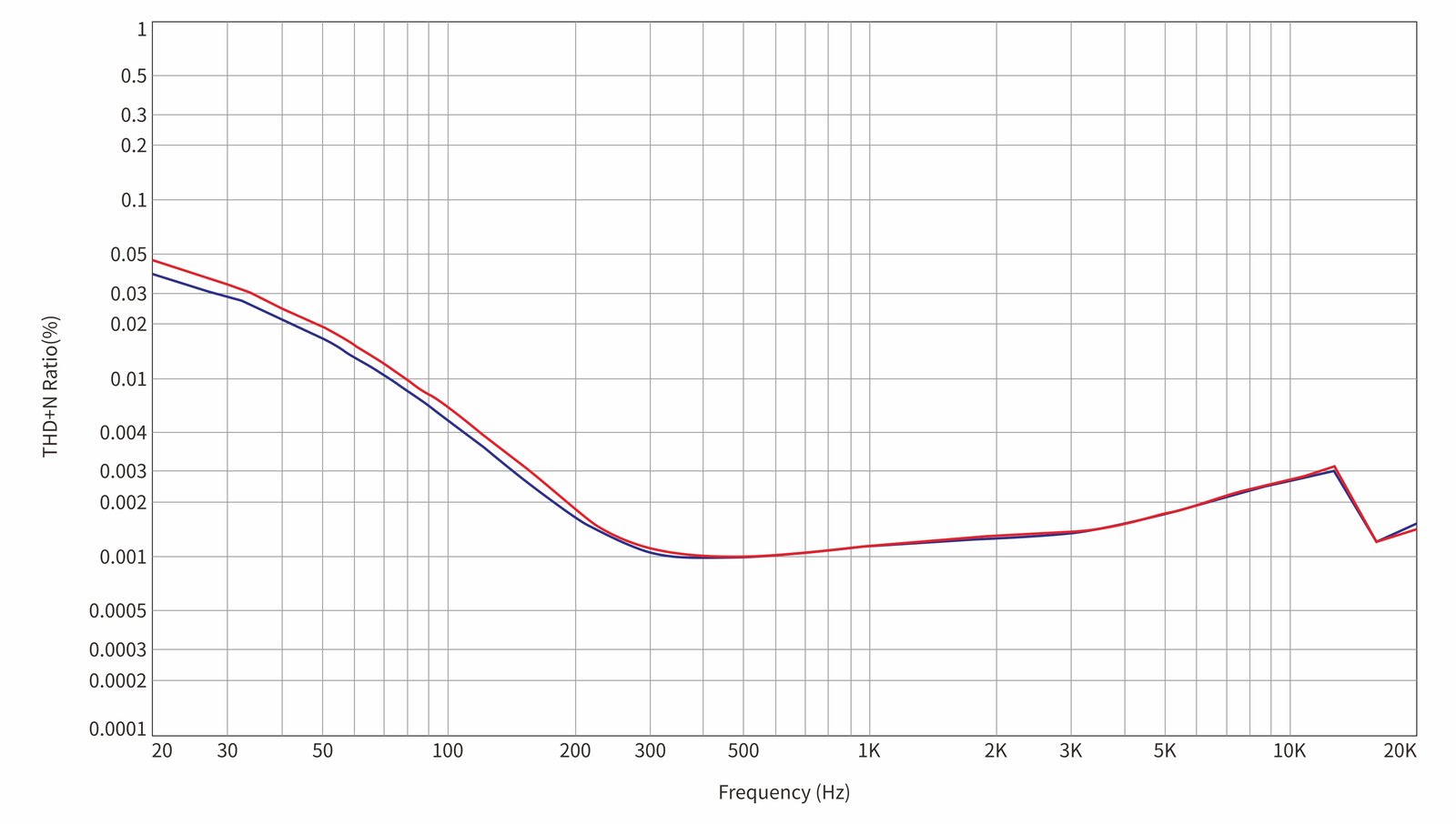

Distortion Diagram of Curve 1.



Test conditions: USB DAC input, -10dB sinusoidal signal,

20Hz-20kHz, Phone output (32Ω load)

红色：左声道；蓝色：右声道

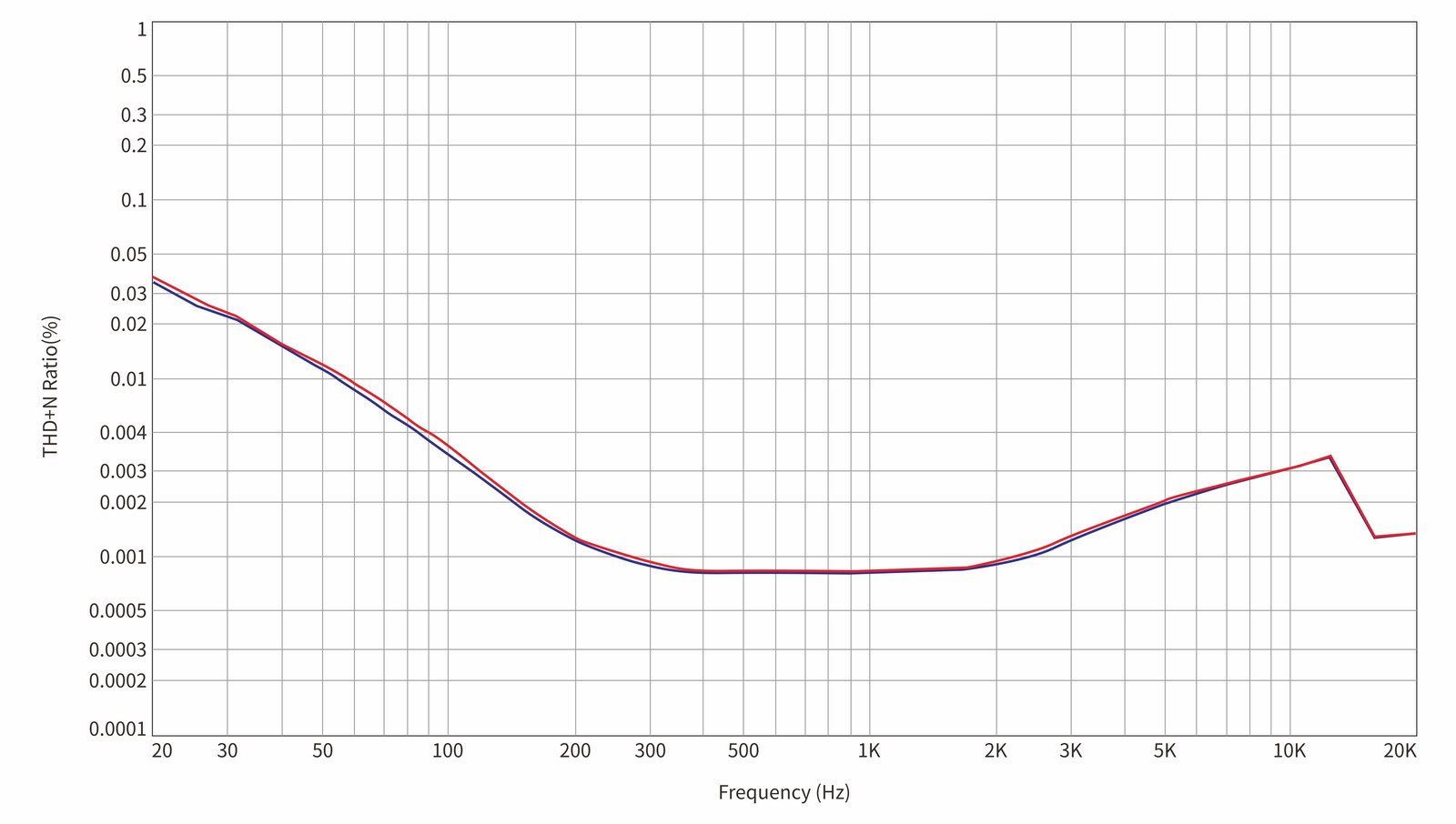

失真曲线图2。



Test conditions: Spdif input, -10dB sinusoidal signal,

20Hz-20kHz, Phone output (32Ω load)

红色：左声道；蓝色：右声道

失真曲线图3。



Test conditions: USB DAC input, -10dB sinusoidal signal,

20Hz-20kHz, Line output (10KΩ load)

红色：左声道；蓝色：右声道

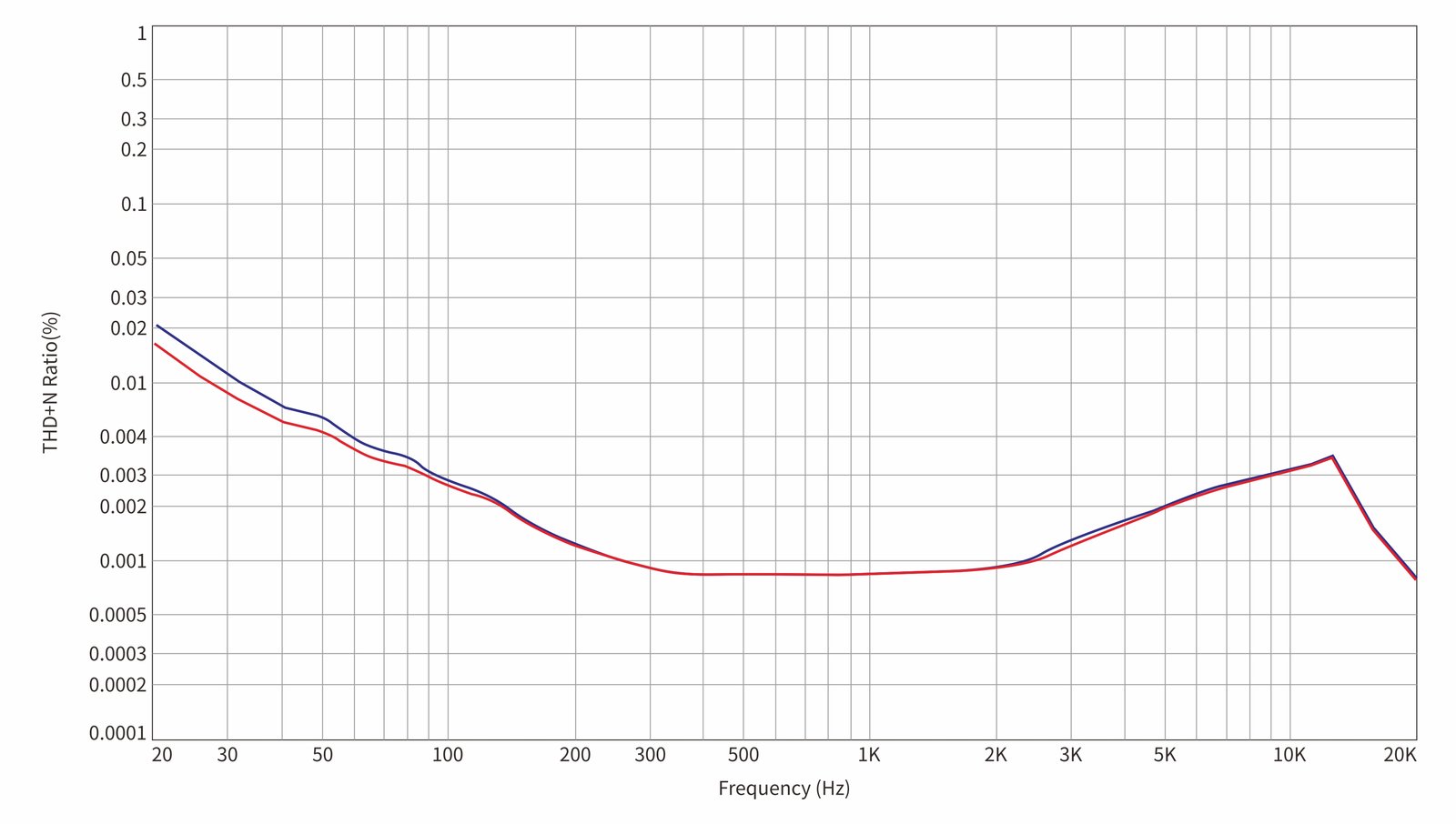

失真曲线图4。



Test conditions: Spdif input, -10dB sinusoidal signal,

20Hz-50kHz, Line output (10KΩ load)

红色：左声道；蓝色：右声道
