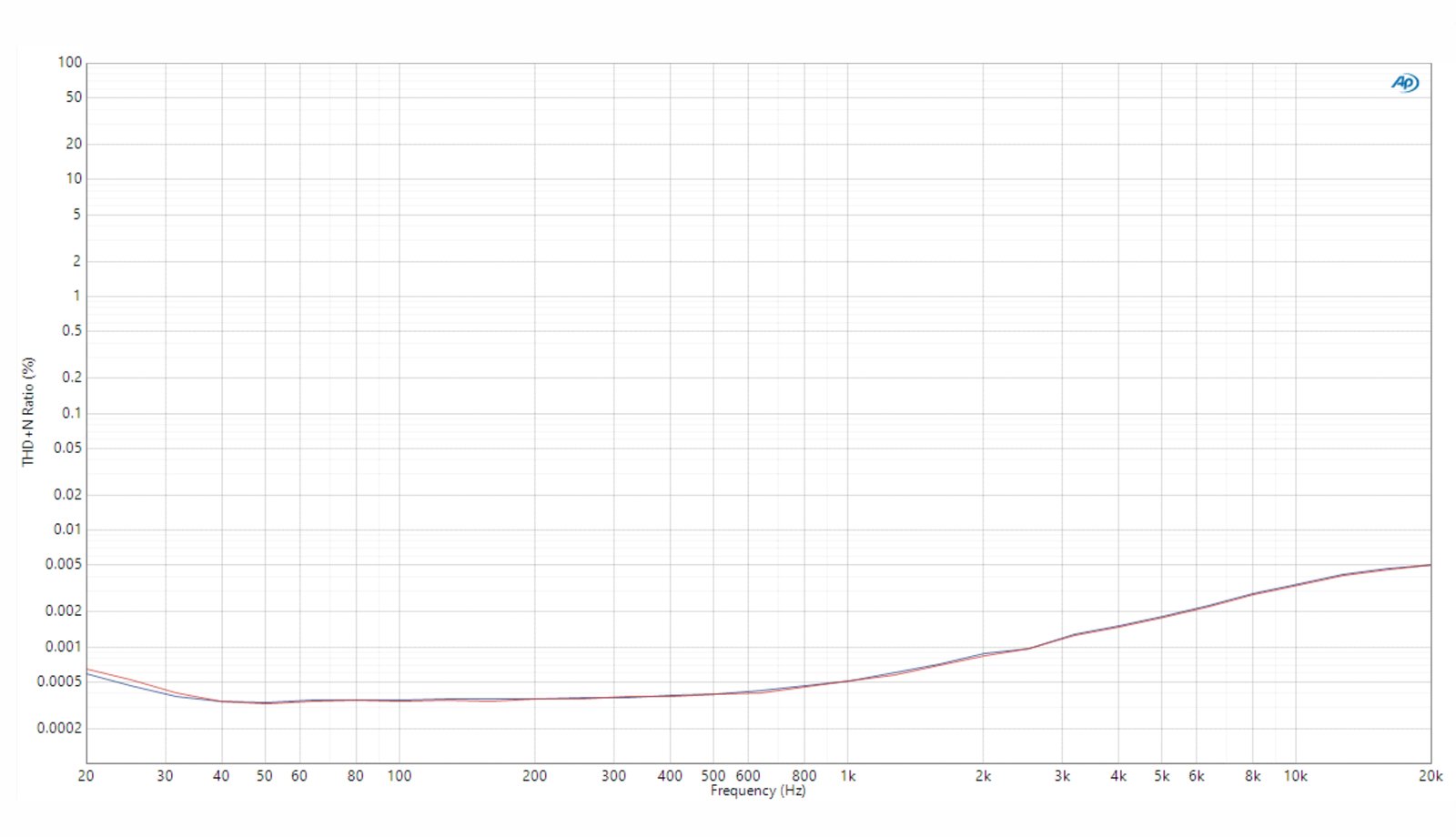

Frequency Response Curve 1


测试条件：USB输入，-5dB正弦信号，高增益，6.35单端PO（32Ω负载）
红色：左声道；蓝色：右声道

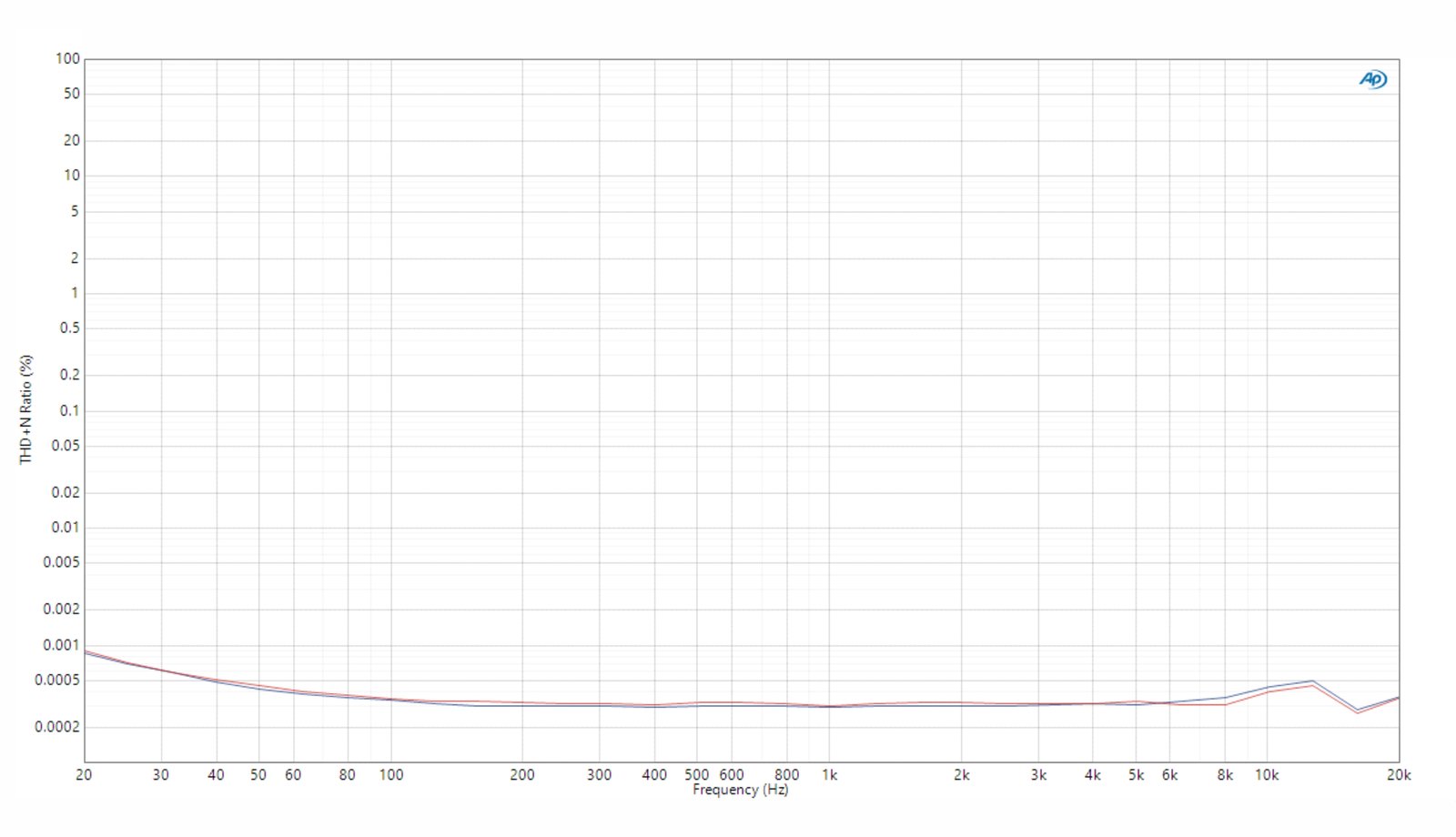

Frequency Response Curve 2



测试条件：USB输入，-5dB正弦信号，高增益，4.4mm平衡PO（32Ω负载）

红色：左声道；蓝色：右声道

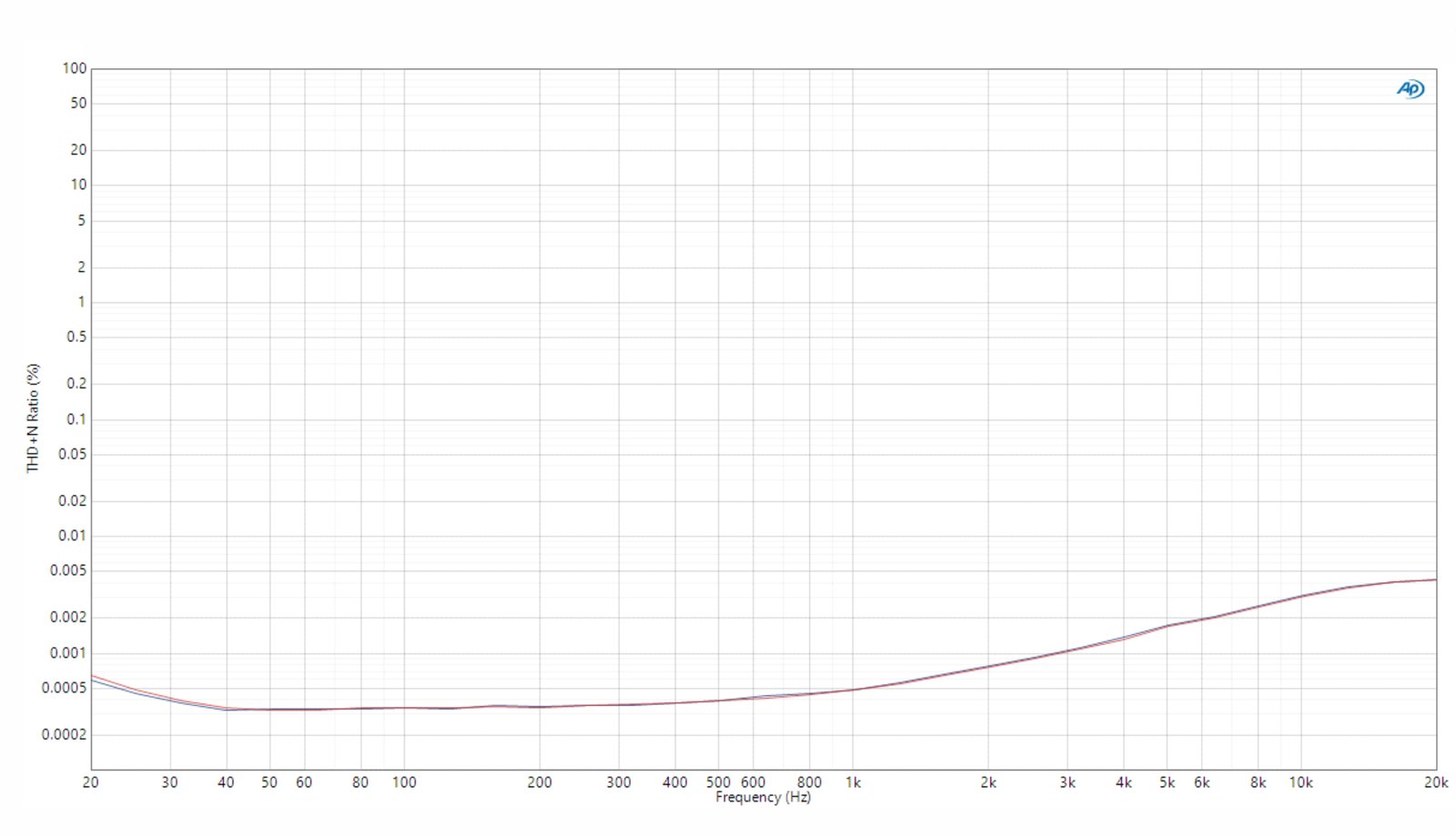

Frequency Response Curve 3



测试条件：USB输入，-6dB正弦信号，高增益，20Hz-50KHz，RCA线路输出（10KΩ负载）

红色：左声道；蓝色：右声道

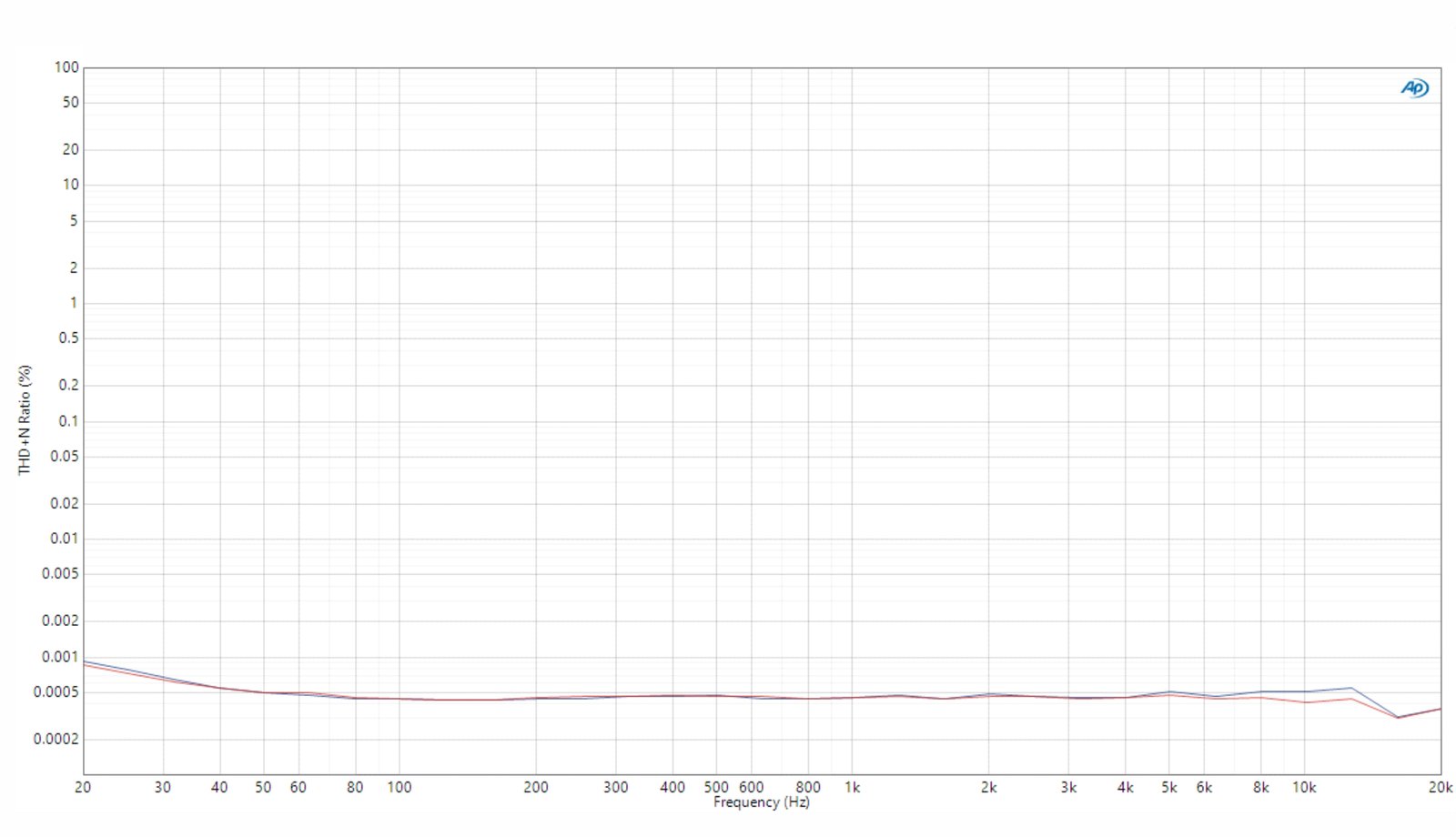

Frequency Response Curve 4



测试条件：同轴输入，-5dB正弦信号，低增益，6.35单端PO（32Ω负载）

红色：左声道；蓝色：右声道

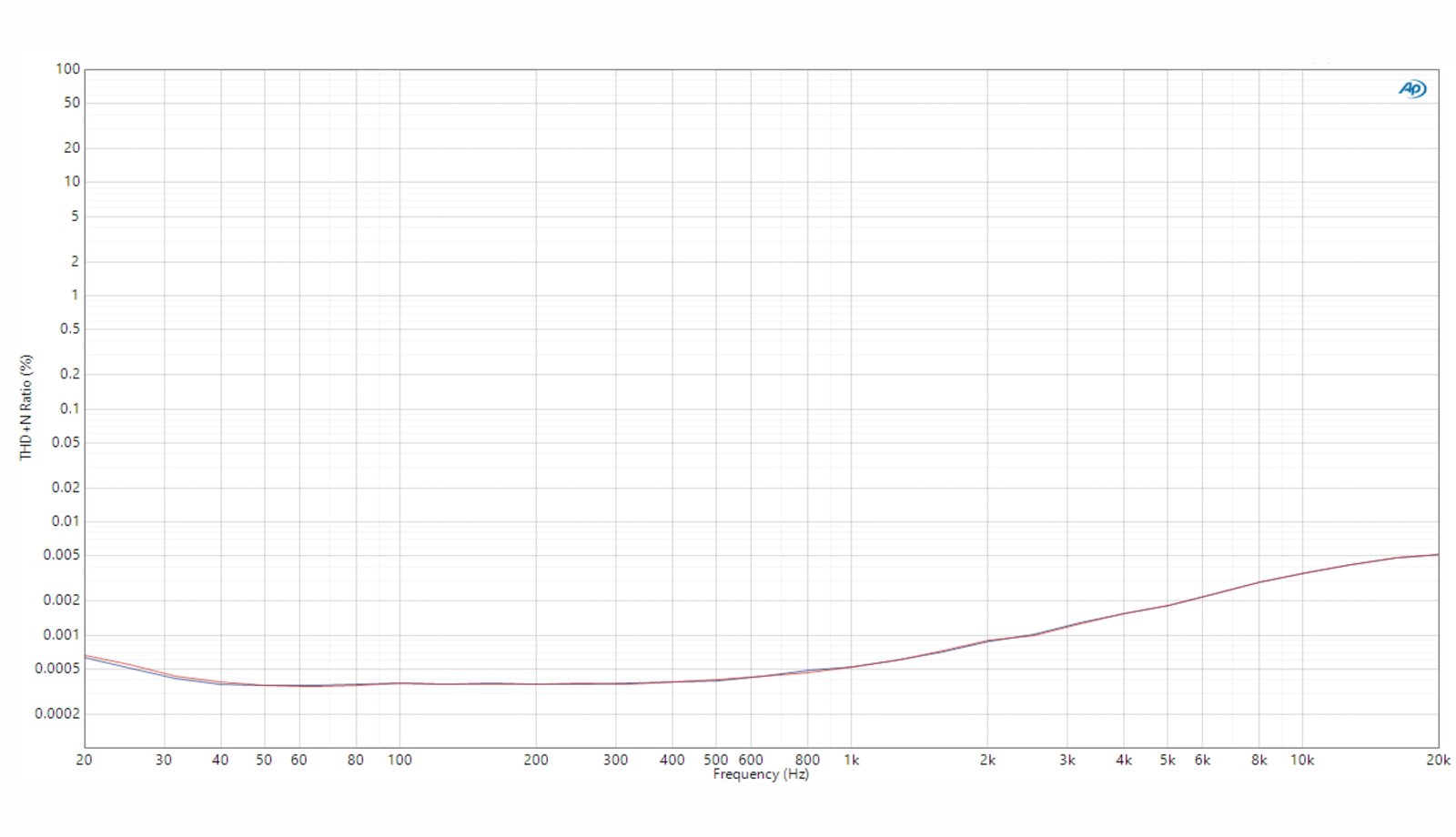

Frequency response curve 5


测试条件：同轴输入，-5dB正弦信号，高增益，4.4mm平衡PO（32Ω负载）

红色：左声道；蓝色：右声道

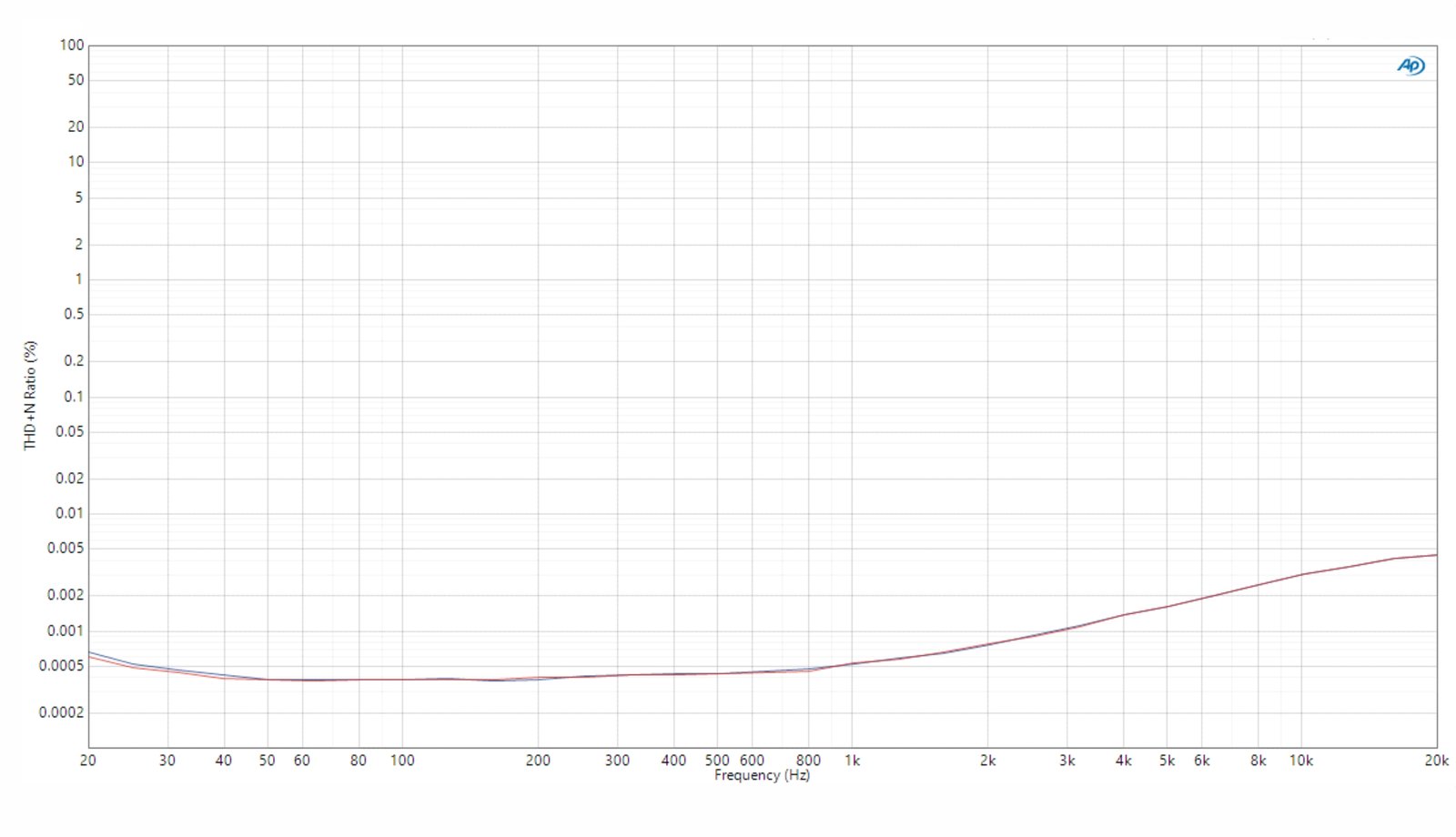

Frequency response curve 6



测试条件：同轴输入，-5dB正弦信号，高增益，RCA线路输出（10KΩ负载）

红色：左声道；蓝色：右声道

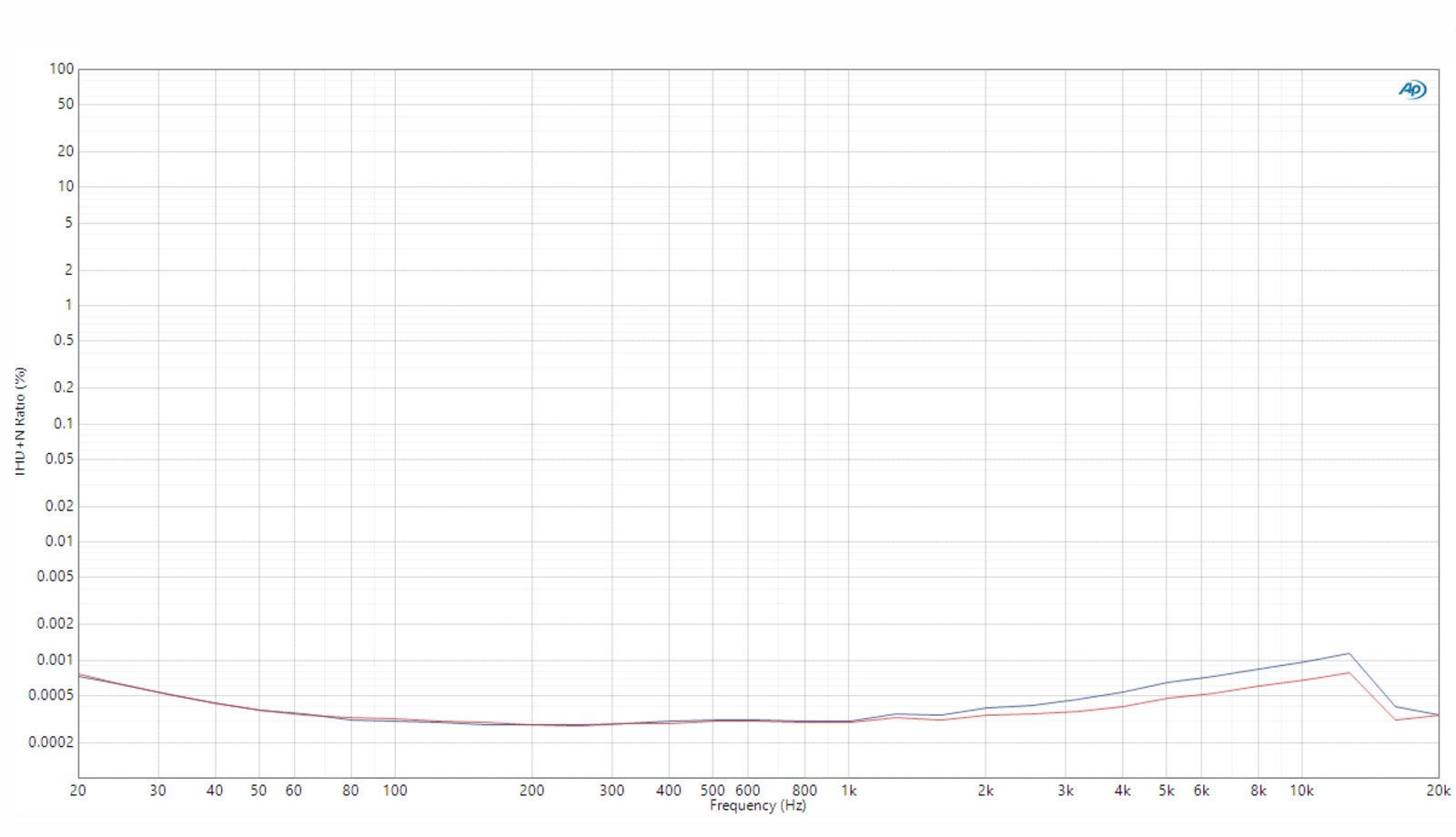

Frequency Response Curve 7



测试条件：光纤输入，-5dB正弦信号，高增益，6.35单端PO（32Ω负载）

红色：左声道；蓝色：右声道

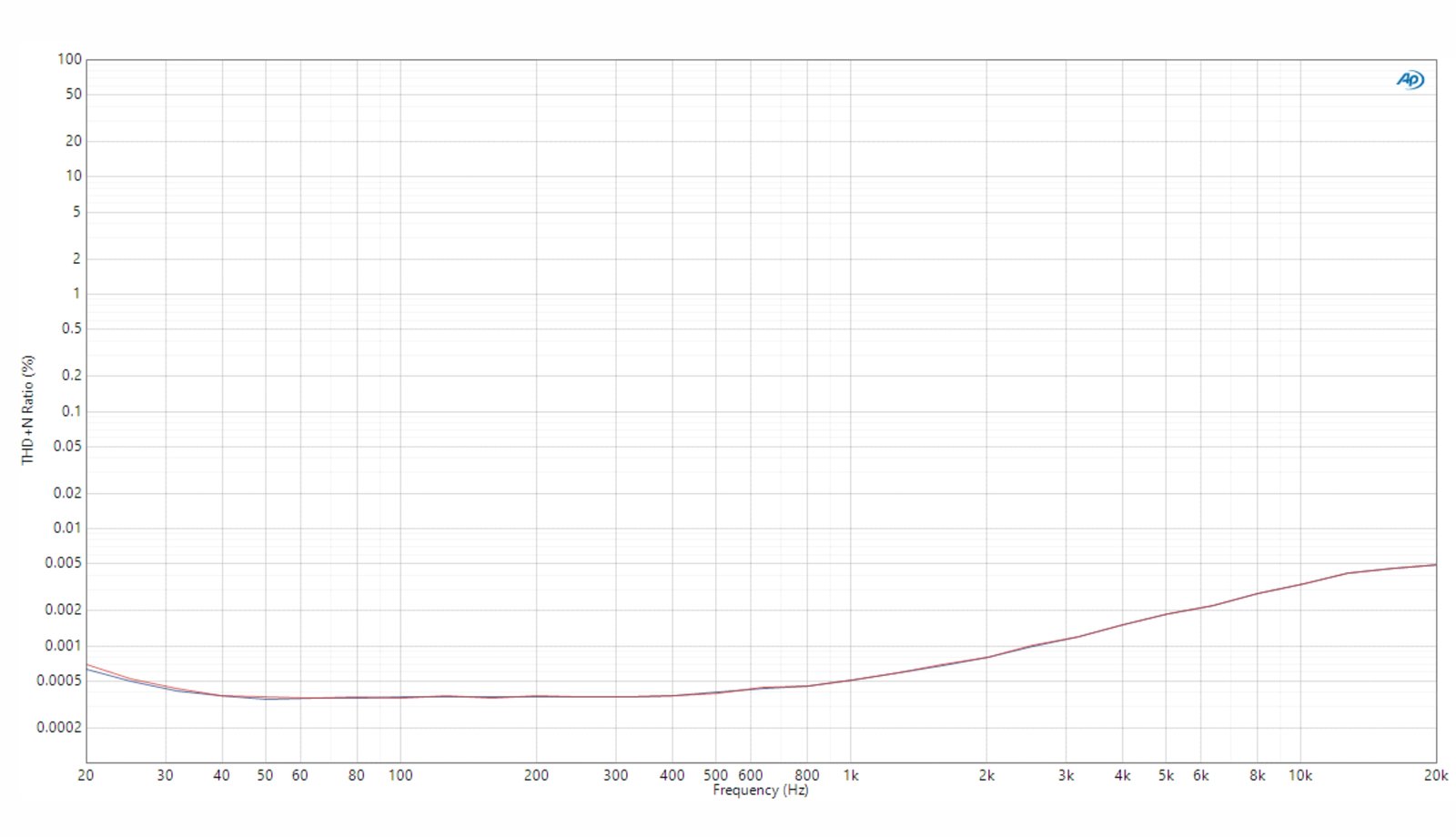

Frequency Response Curve 8

测试条件：光纤输入，-5dB正弦信号，高增益，4.4mm平衡PO（32Ω负载）

红色：左声道；蓝色：右声道

频响曲线 9



测试条件：光纤输入， -6dB正弦信号，高增益，RCA线路输出（10KΩ负载）

红色：左声道；蓝色：右声道

General specifications
Name / Model No.  K7/K7 BT Hardware solution  解码：AK4493S*2，USB：XMOS XUF208，音量IC：NJU72315*2，运放：THX AAA 788+*2
Color  Black Volume Scroll 电位器+ADC采样
Weight ≈610g 楠晟屿 Control K7 BT supported
Gain L/H Firmware upgrade XMOS can be upgraded via USB
Maximum supported sampling rate

PCM 384kHz-32bit/DSD256（USB DAC）

PCM 192kHz-24bit（COAX）

PCM 96KHz-24bit（OPT）

 Sampling rate indication Blue：44.1KHz/48KHz
Yellow：88.2/96/176.4/192/352.8/384KHz
Green：DSD64/128/256
推荐耳机阻抗 16~300Ω
Buttons and interfaces
Buttons 输入键*1+增益开关*1+输出开关*1 USB USB B（data）
LINE IN RCA sockets LINE OUT RCA sockets
OPT IN TOSLINK COAX IN RCA sockets
BAL PO Standard 4.4mm port SE PO Standard 6.35 mm port
Power parameters
Power supply DC 12V/2A Battery capacity  /
Audio parameters
线路输出性能参数
Frequency response 20Hz~20KHz：±＜0.4dB（UAC) Crosstalk ≥102dB (1kHz/10kΩ)
20Hz~20kHz：±＜0.8dB(SPDIF  IN ) Noise floor ＜3μV（dbA）
20Hz~50KHz：±＜2.2dB（UAC) SNR ≥116dB (dbA，UAC)
20Hz~50kHz：±＜1.7dB(SPDIF  IN )
*传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.0005%(1kHz/10kΩ/dbA) Output level          ≥2Vrms
Headphone output performance parameters（6.35mm）
Output power1 L+R≥1220mW+1220mW（32Ω /THD+N＜1%) Output impedance ＜1Ω（32Ω）
Crosstalk ≥77dB (1 kHz/32Ω)
Output power2 L+R≥140mW+140mW（300Ω / THD+N＜1%) Noise floor ＜3.1μV（dbA，AUX IN)
Frequency response 20Hz~20KHz：±＜0.3dB（UAC) ＜4.4μV（dbA，UAC）
20Hz~20kHz：±＜0.7dB(SPDIF  IN )
20Hz~50KHz：±＜2.1dB（UAC) SNR ≥128dB (dbA，AUX IN）
≥120dB (dbA，UAC）
20Hz~50kHz：±＜1.6dB(SPDIF  IN )
*传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.0003% (1 kHz/32Ω/dbA) Peak output voltage ≥18.9Vpp
Balanced headphone output performance parameters（4.4mm）
Output power2 L+R≥2000mW+2000mW（32Ω /THD+N＜1%) Output impedance ＜1Ω（32Ω）
Crosstalk ≥124dB(1 kHz/32Ω)
Output power3 L+R≥560mW+560mW（300Ω / THD+N＜1%) Noise floor ＜5.1μV（dbA，AUX IN)
Frequency response 20Hz~20KHz：±＜0.3dB（UAC) ＜7.7μV（dbA，UAC）
20Hz~20kHz：±＜0.7dB(SPDIF  IN )
20Hz~50KHz：±＜2.1dB（UAC) SNR ≥128dB (dbA，AUX IN）
≥120dB (dbA，UAC）
20Hz~50kHz：±＜1.6dB(SPDIF  IN )
*传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.0003% (1 kHz/32Ω/dbA) Peak output voltage ≥37.7Vpp
