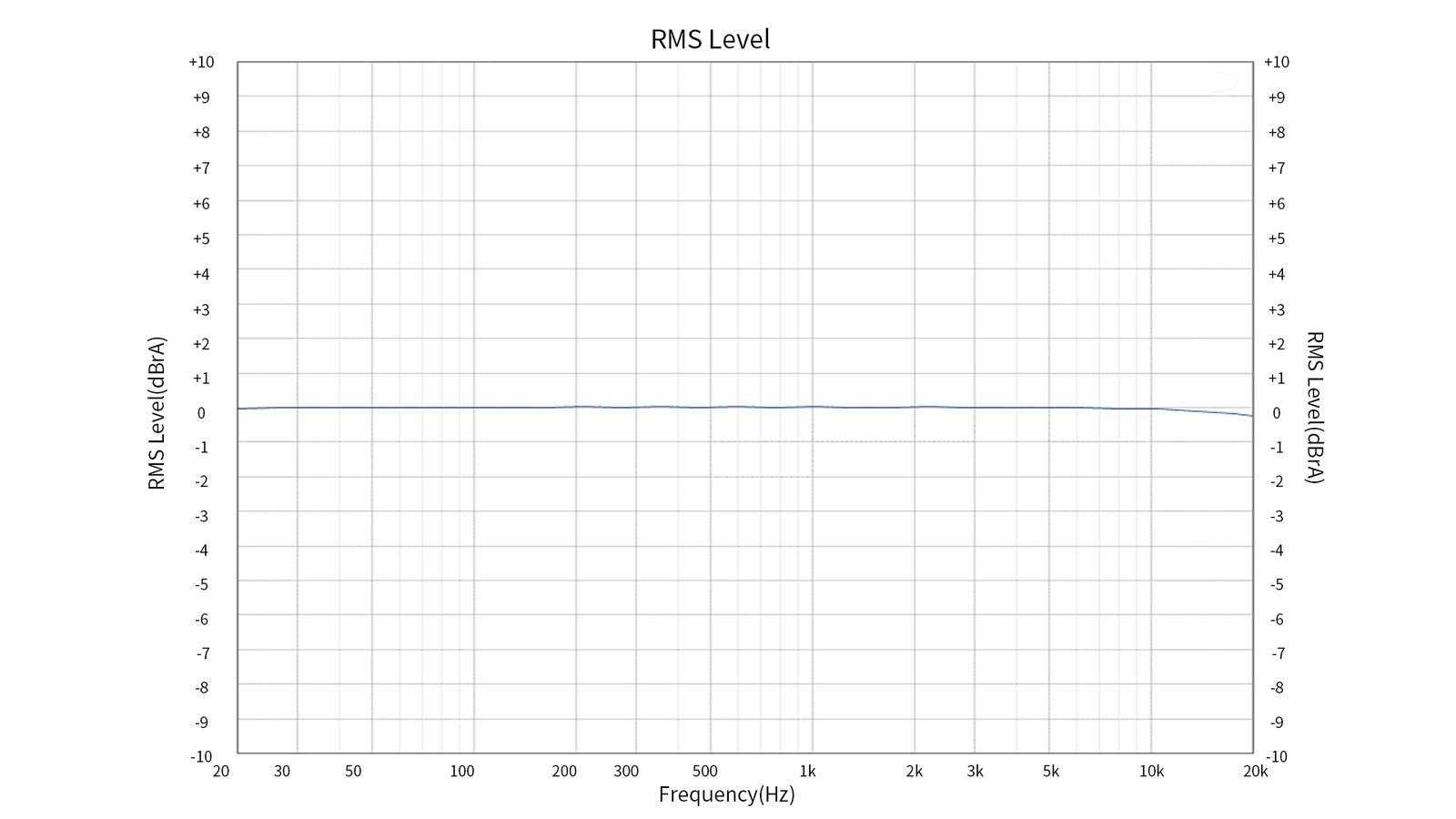

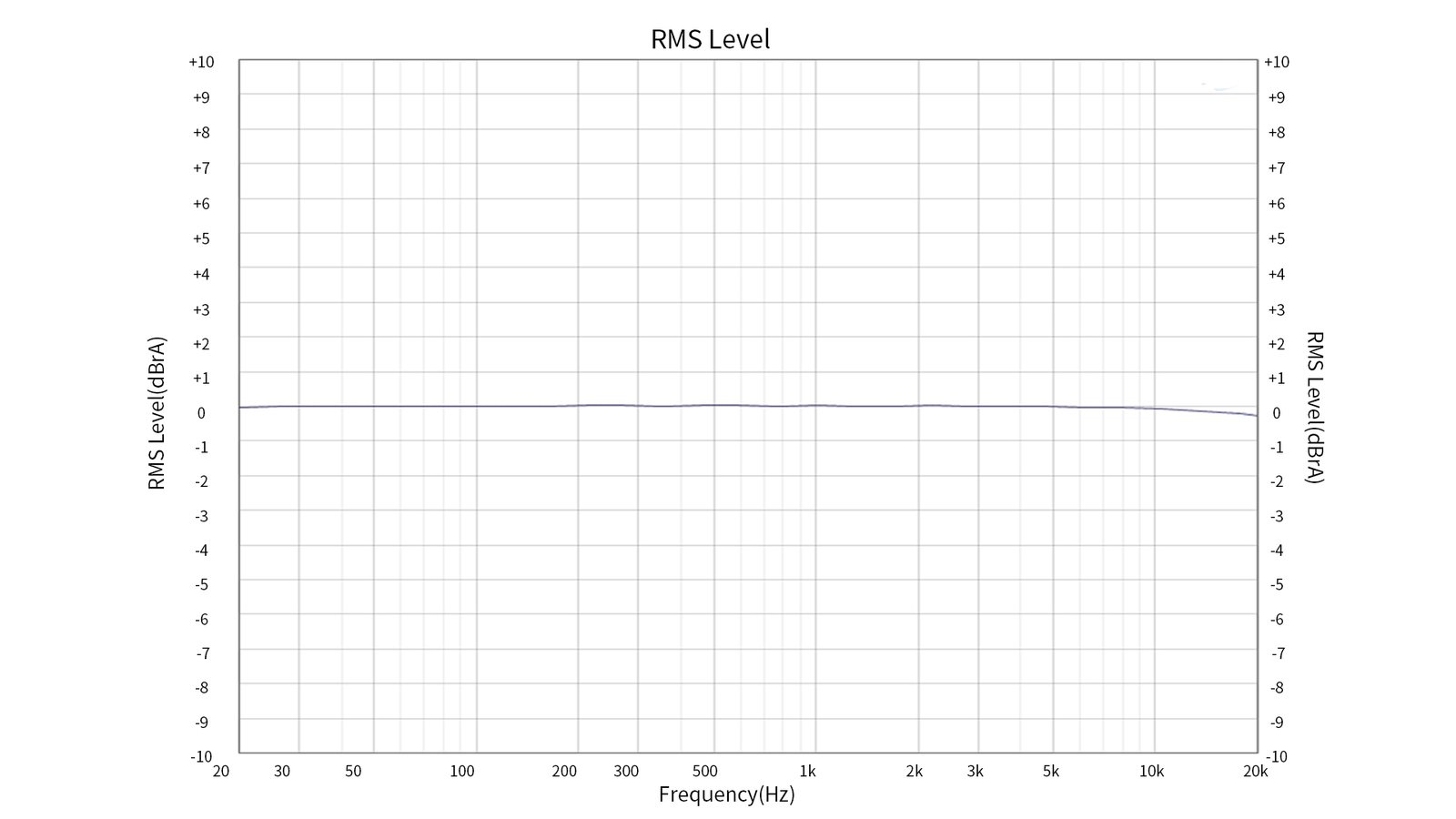

Frequency Response Curve 1


测试条件：USB输入，-5dB正弦信号，高增益，20Hz-20kHz，6.35耳机输出（32Ω负载）
红色：左声道；蓝色：右声道

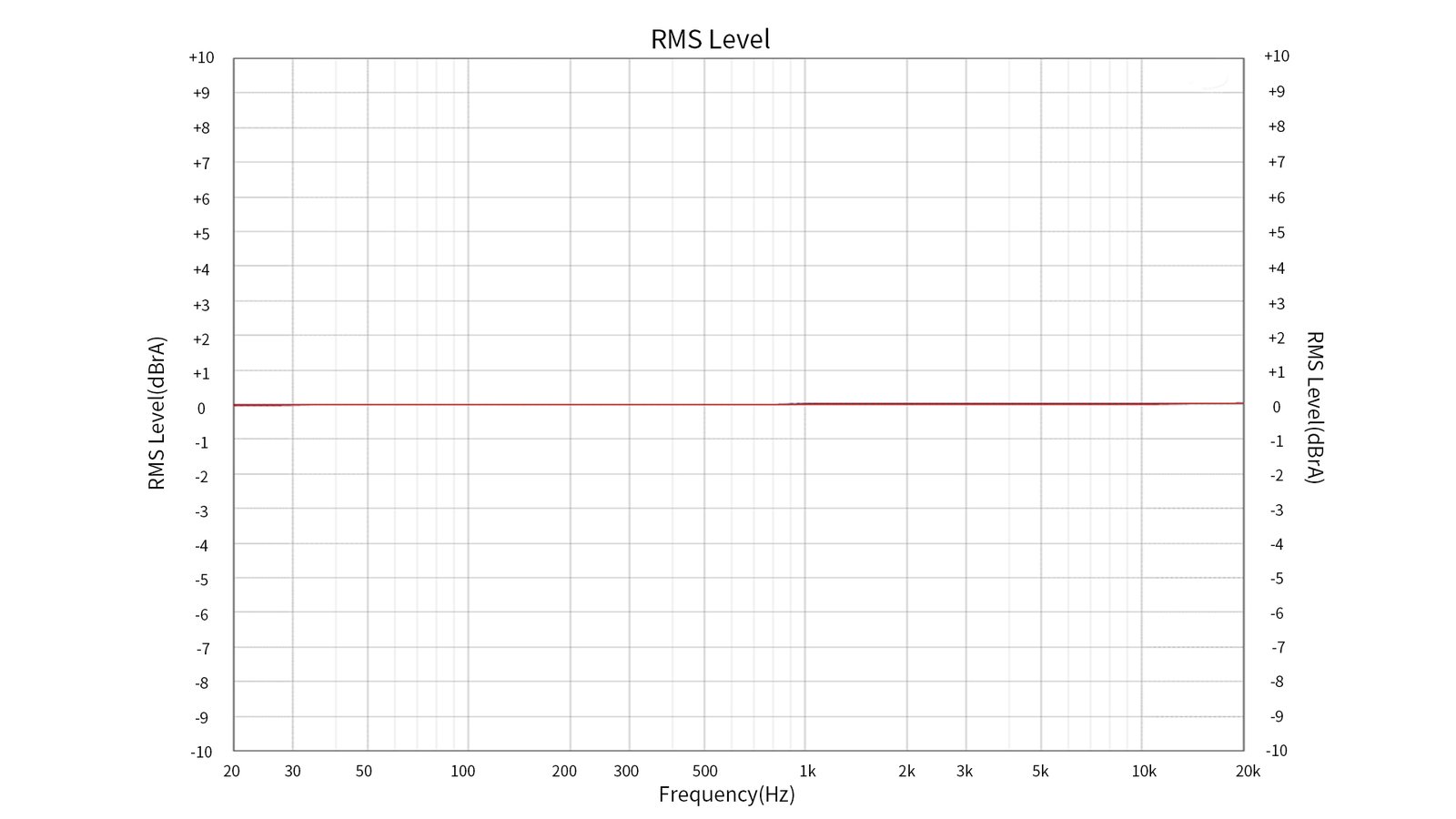

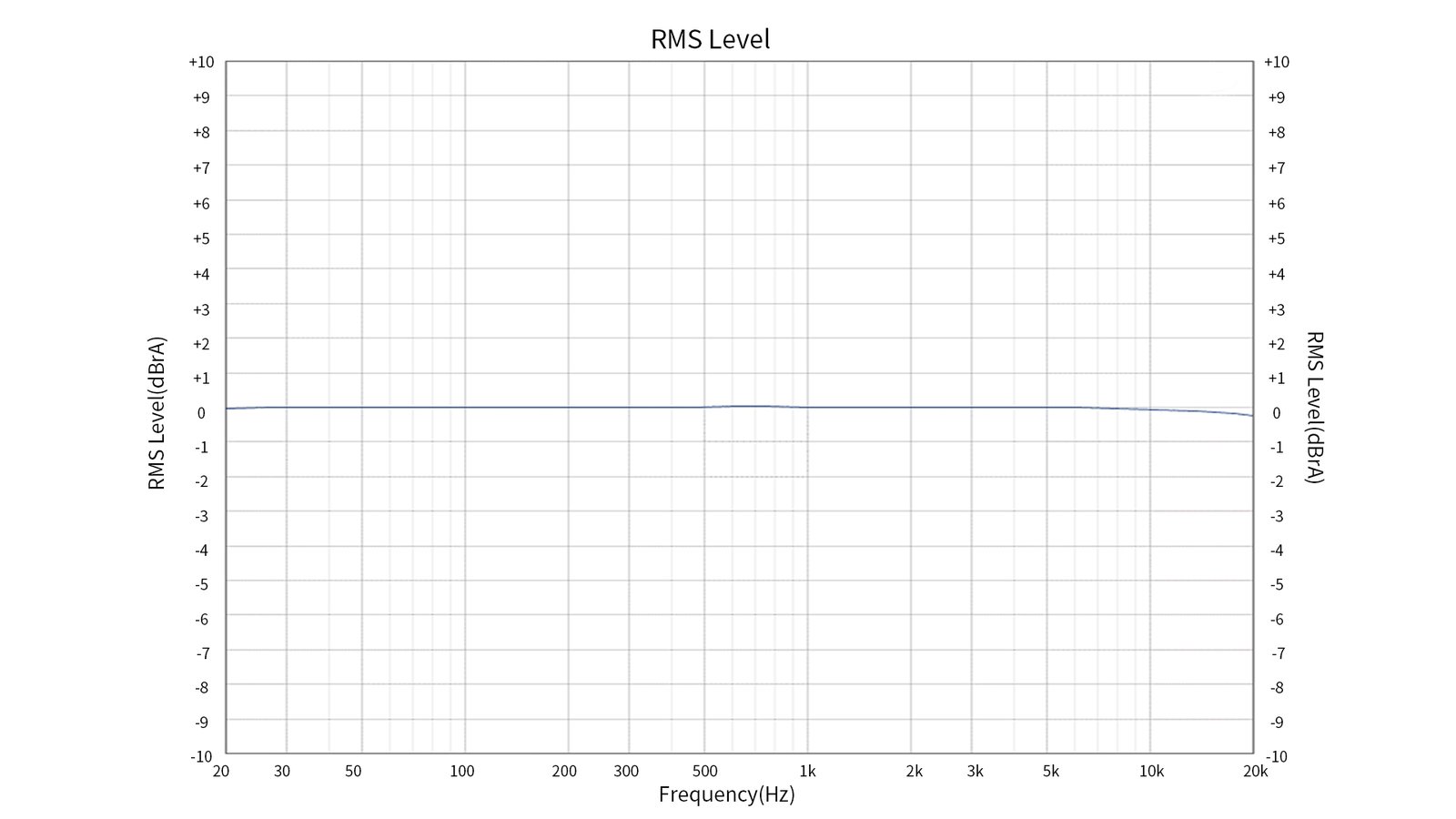

Frequency Response Curve 2


测试条件：USB输入，-12dB正弦信号，高增益，20Hz-20KHz，4.4mm/XLR平衡输出（32Ω负载）

红色：左声道；蓝色：右声道

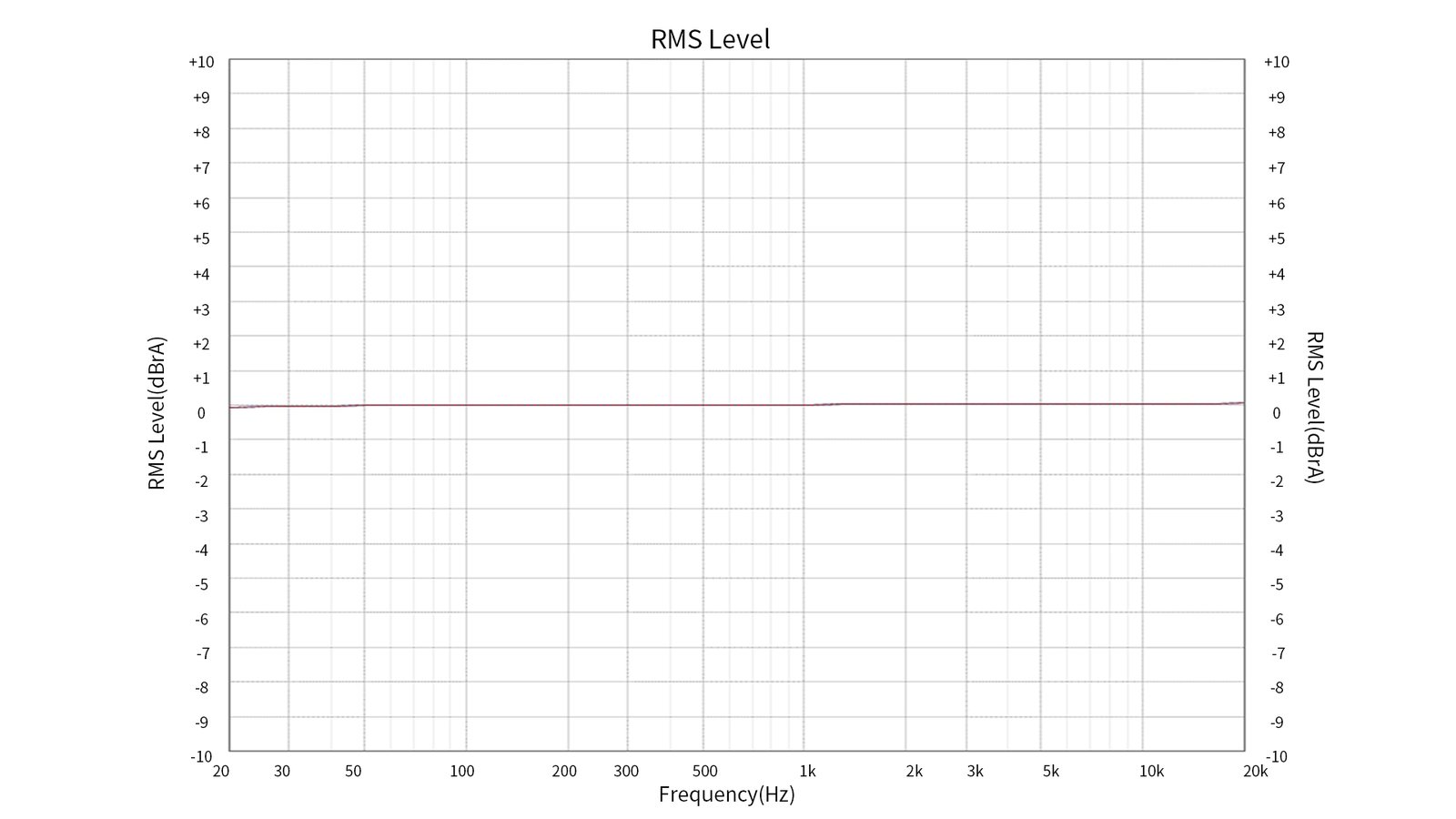

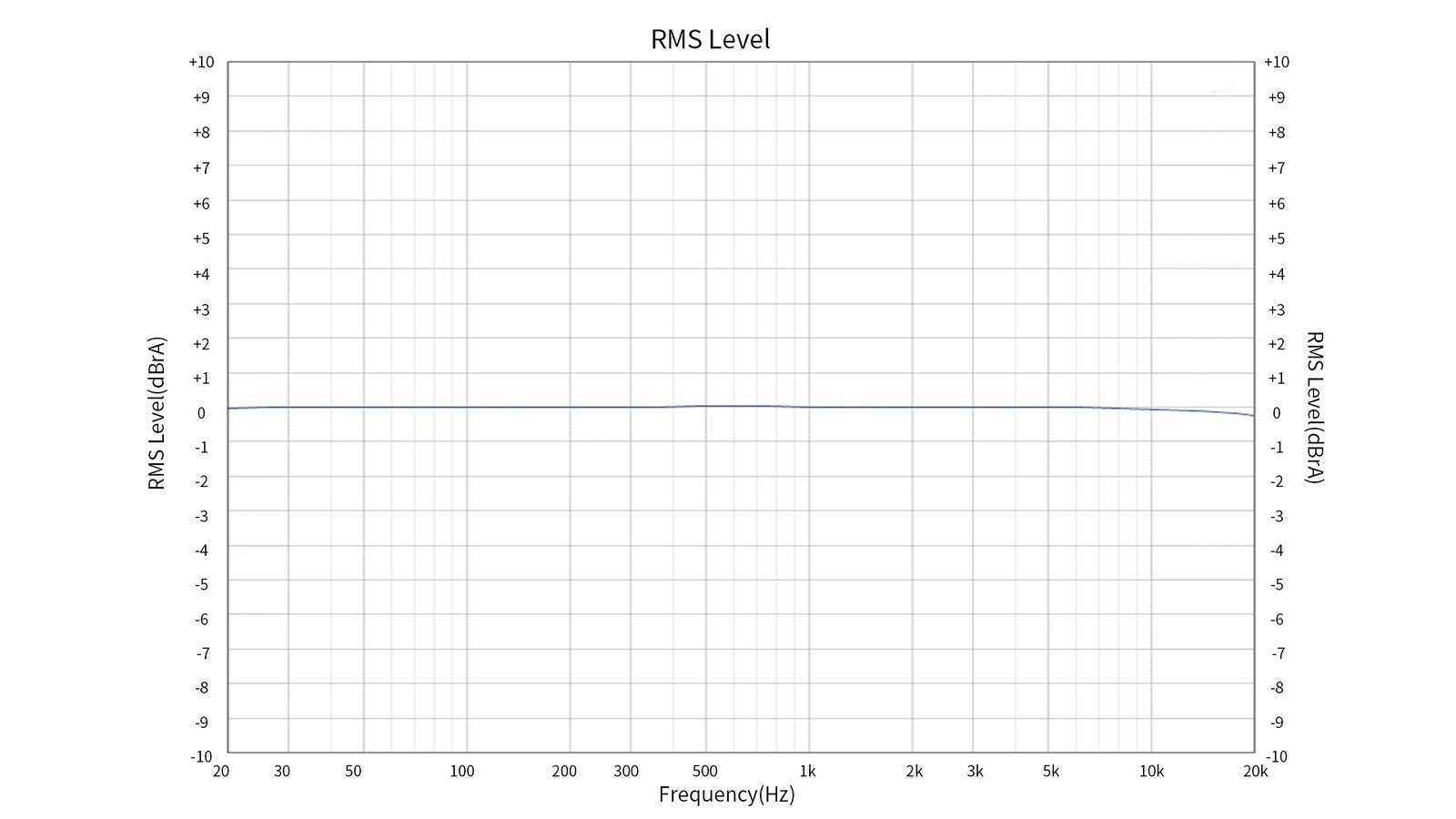

Frequency Response Curve 3


测试条件：USB输入，-5dB正弦信号，高增益，20Hz-20KHz，RCA线路输出（10KΩ负载）

红色：左声道；蓝色：右声道

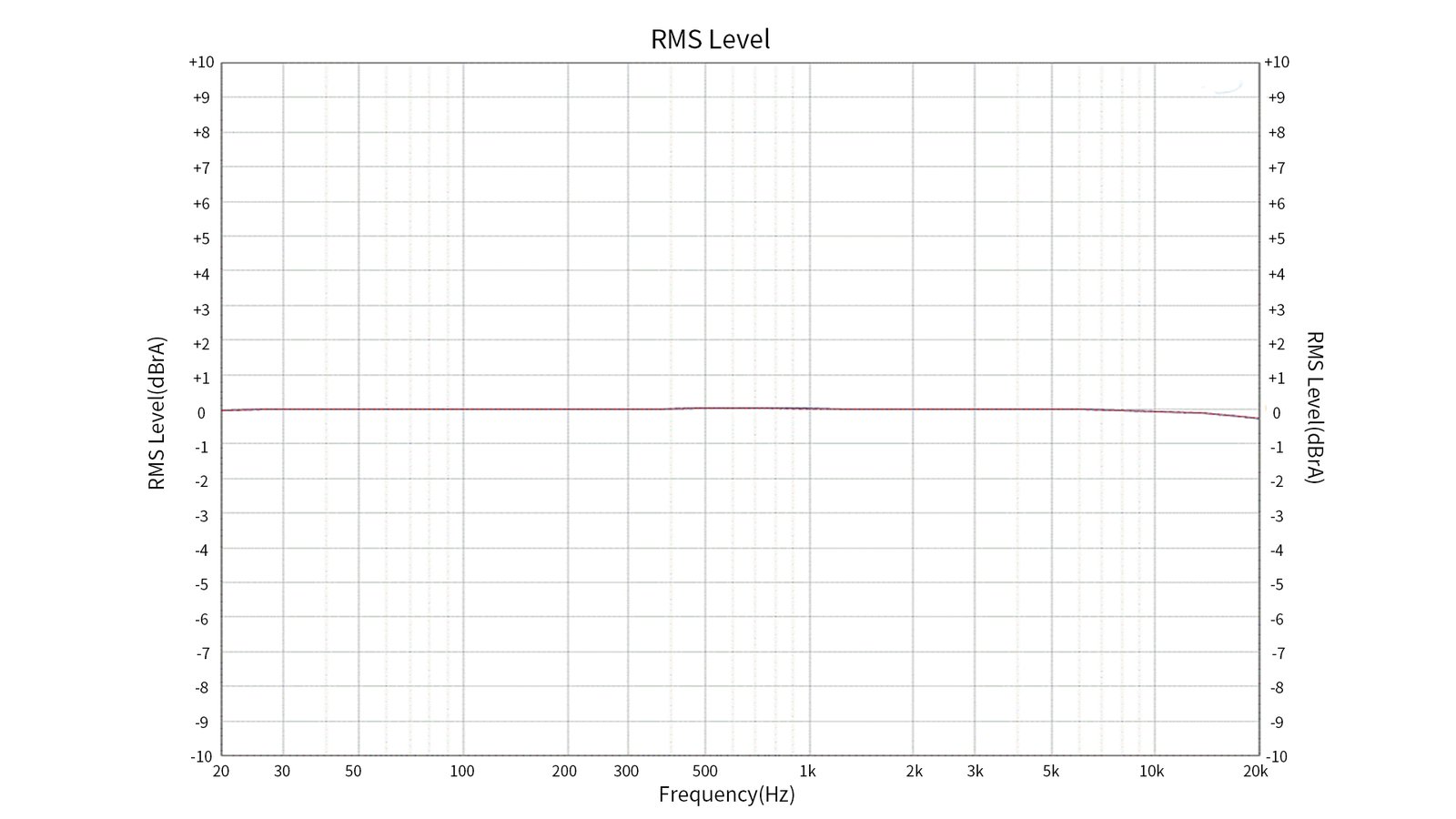

Frequency Response Curve 4


测试条件：USB输入，-5dB正弦信号，高增益，20Hz-20KHz，XLR平衡线路输出（10KΩ负载）

红色：左声道；蓝色：右声道

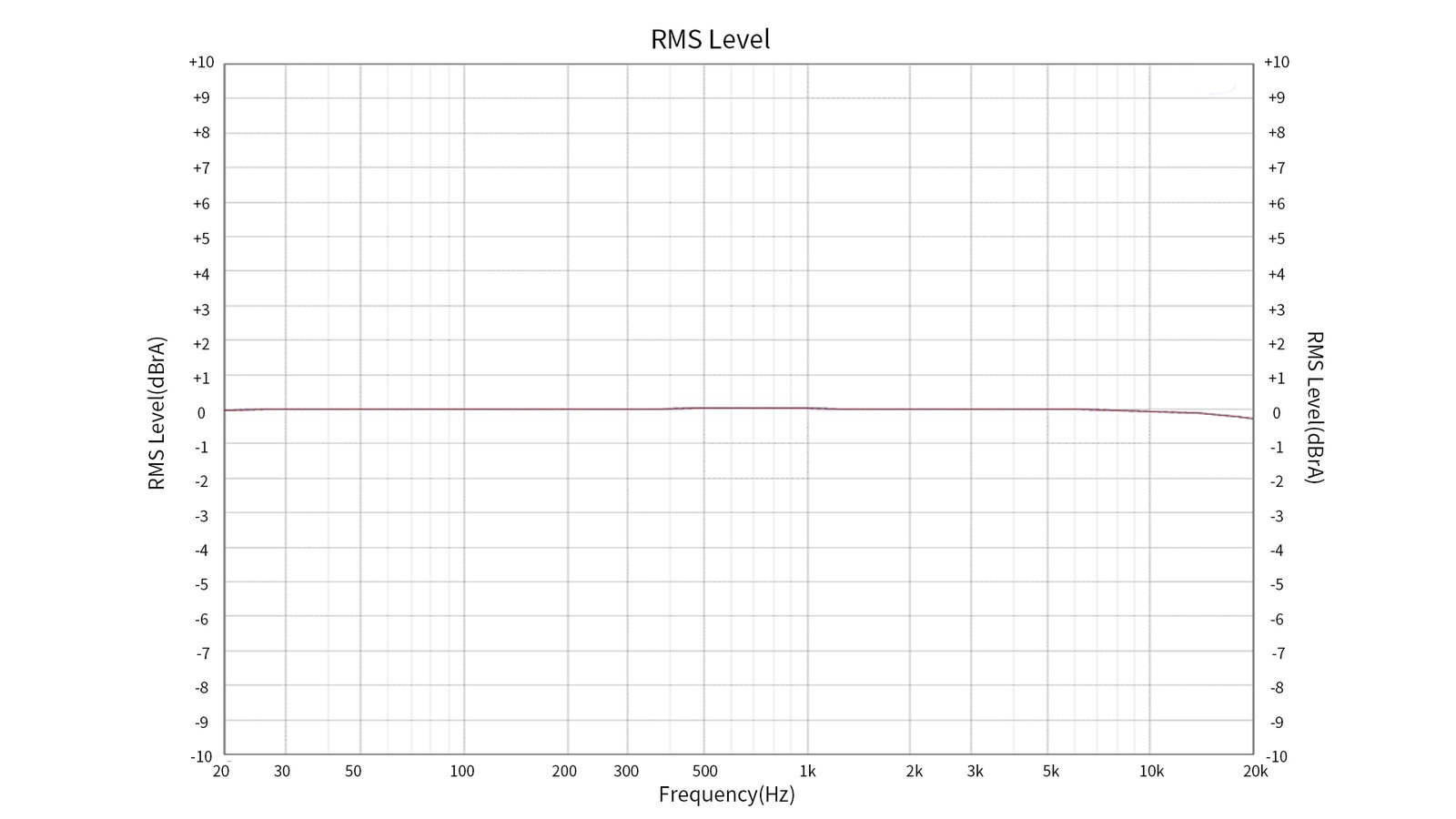

Frequency response curve 5


测试条件：同轴输入，-5dB正弦信号，高增益，20Hz-20kHz，6.35耳机输出（32Ω负载）

红色：左声道；蓝色：右声道

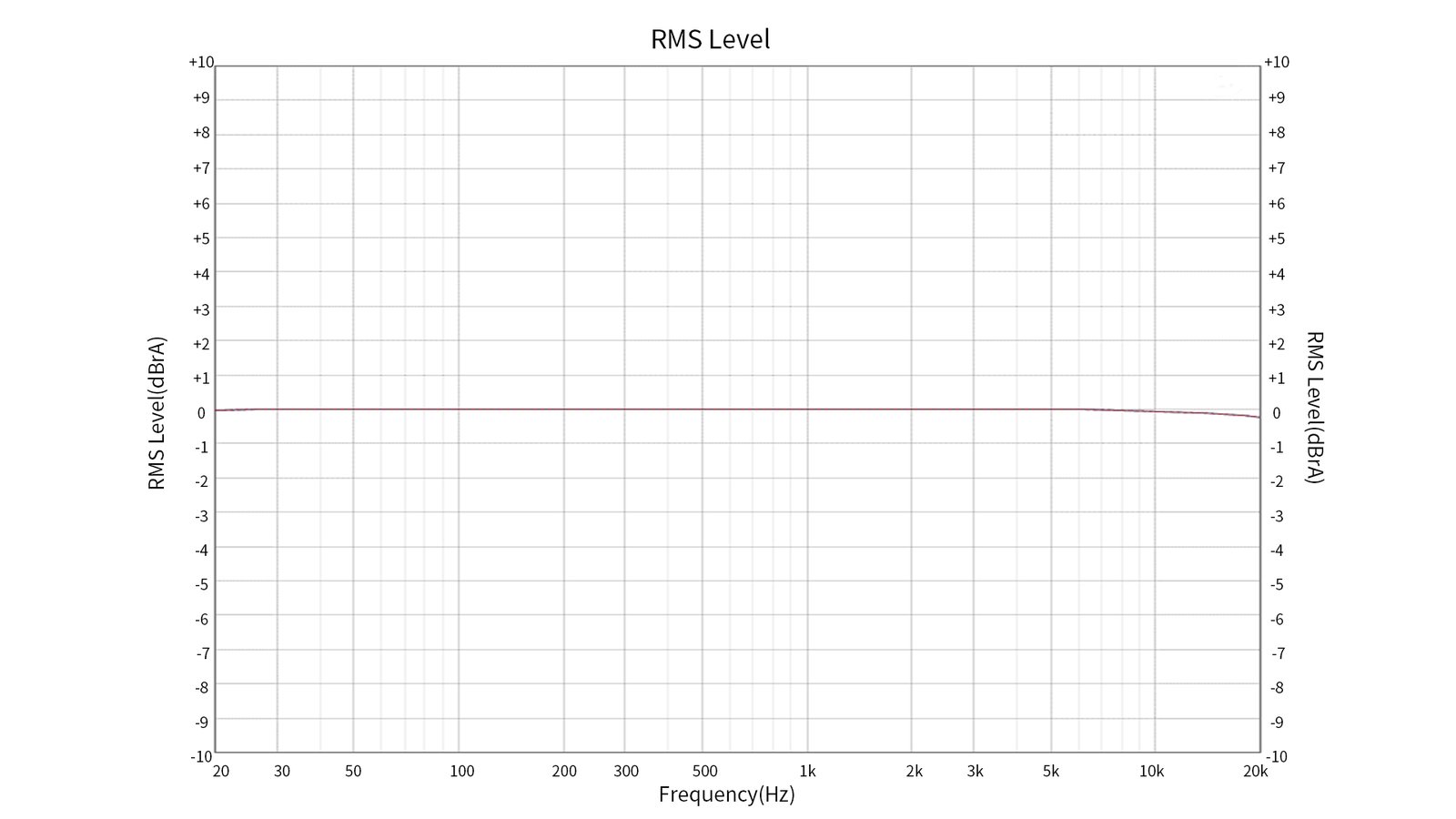

Frequency response curve 6


测试条件：同轴输入，-12dB正弦信号，高增益，20Hz-20KHz，4.4mm/XLR平衡输出（32Ω负载）

红色：左声道；蓝色：右声道

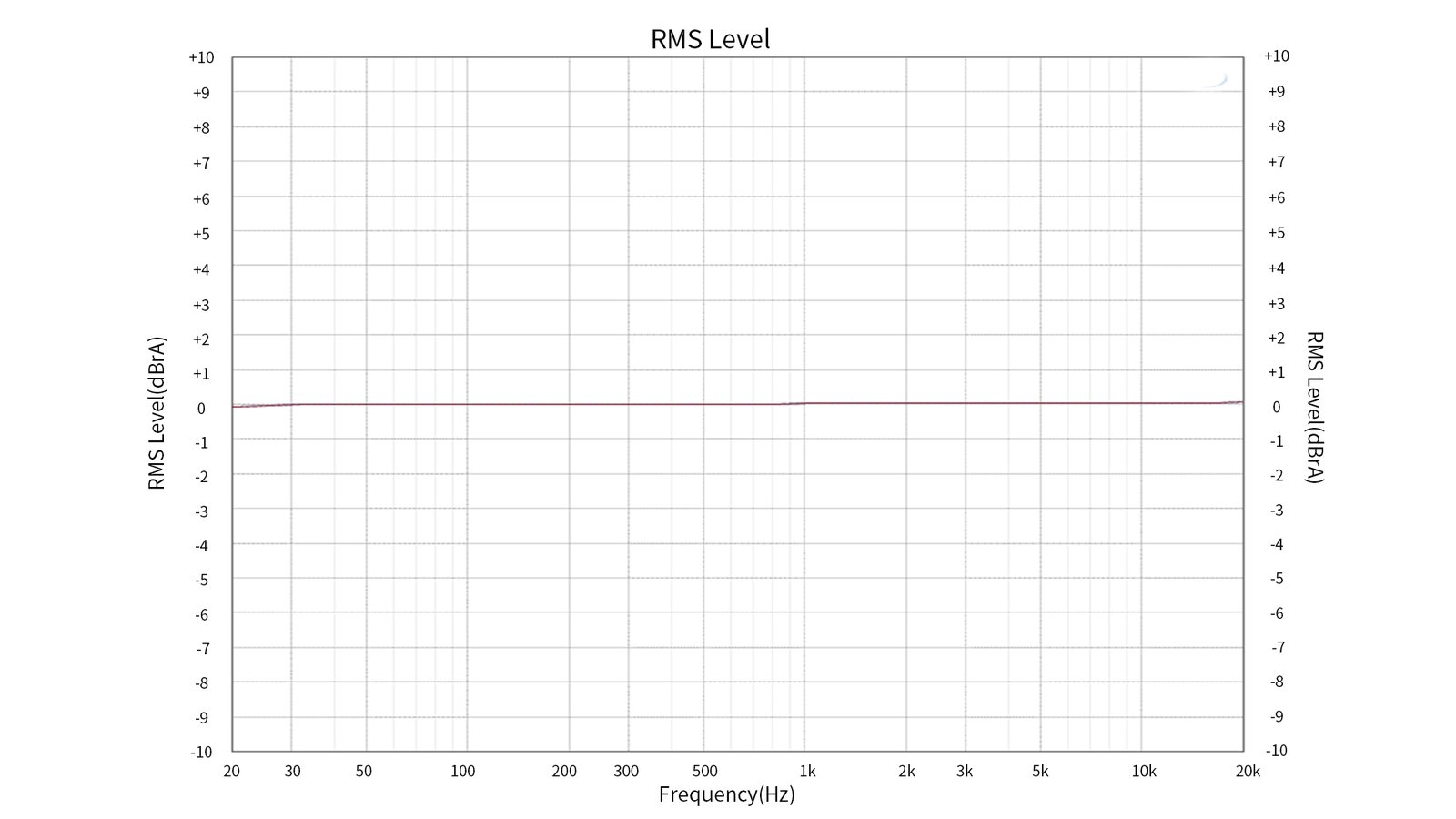

Frequency Response Curve 7


测试条件：同轴输入，-5dB正弦信号，高增益，20Hz-20KHz，RCA线路输出（10KΩ负载）

红色：左声道；蓝色：右声道

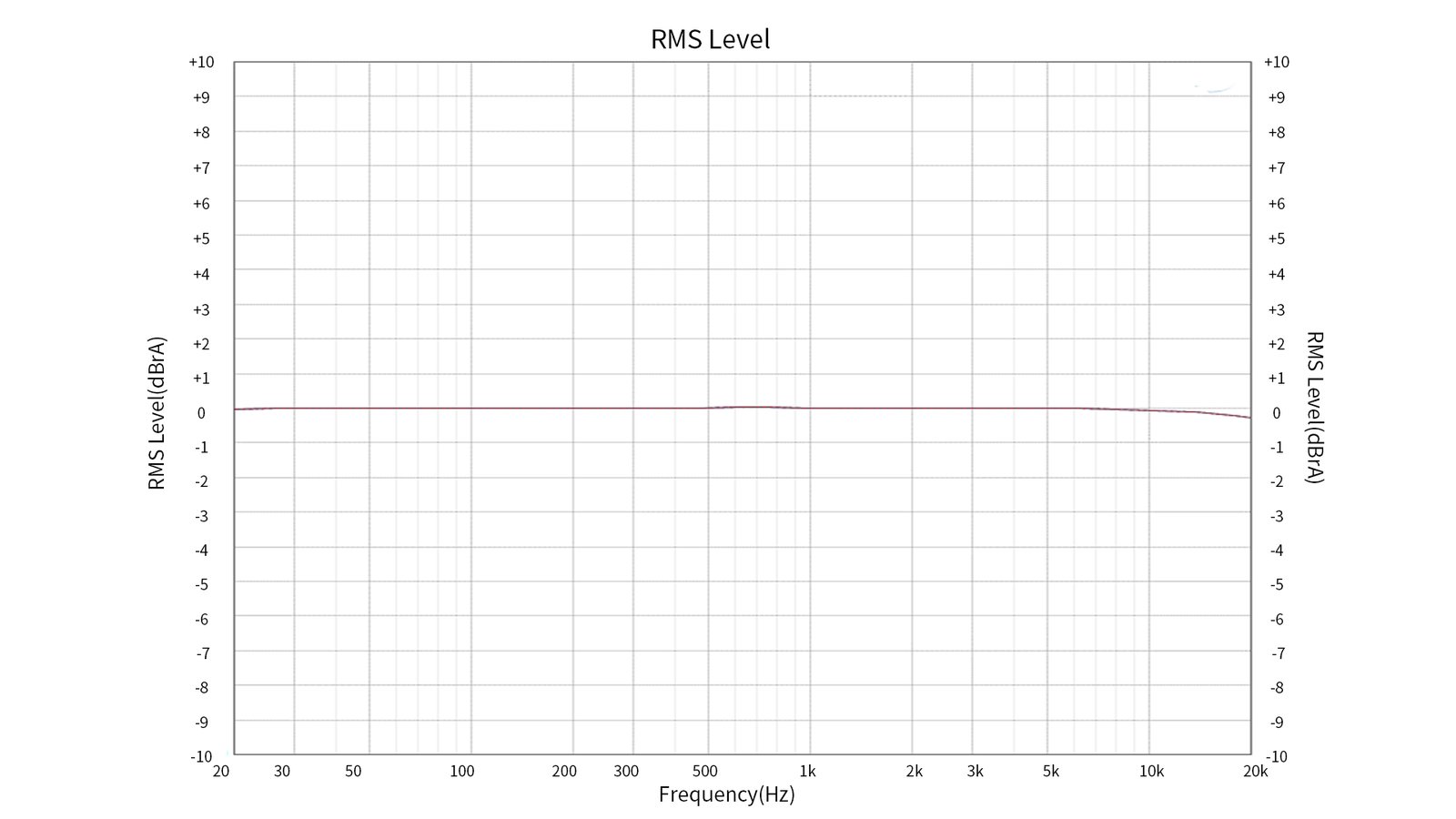

Frequency Response Curve 8

测试条件：同轴输入，-5dB正弦信号，高增益，20Hz-20KHz，XLR平衡线路输出（10KΩ负载）

红色：左声道；蓝色：右声道

频响曲线 9


测试条件：光纤输入，-5dB正弦信号，高增益，20Hz-20kHz，6.35耳机输出（32Ω负载）

红色：左声道；蓝色：右声道

Frequency response curve 10


测试条件：光纤输入，-12dB正弦信号，高增益，20Hz-20KHz，4.4mm/XLR平衡输出（32Ω负载）

红色：左声道；蓝色：右声道

Frequency response curve 13


测试条件：RCA线路输入，1.6Vrms正弦信号，高增益，20Hz-20kHz，6.35耳机输出（32Ω负载）

红色：左声道；蓝色：右声道

Frequency response curve 14


测试条件：RCA线路输入，600mV正弦信号，高增益，20Hz-20KHz，4.4mm/XLR平衡输出（32Ω负载）

红色：左声道；蓝色：右声道

Frequency response curve 15


测试条件：4.4平衡线路输入，3Vrms正弦信号，高增益，20Hz-20kHz，6.35耳机输出（32Ω负载）

红色：左声道；蓝色：右声道

Frequency response curve 16


测试条件：4.4平衡线路输入，1.5Vrms正弦信号，高增益，20Hz-20KHz，4.4mm/XLR平衡输出（32Ω负载）

红色：左声道；蓝色：右声道

Frequency response curve 11


测试条件：光纤输入，-5dB正弦信号，高增益，20Hz-20KHz，RCA线路输出（10KΩ负载）

红色：左声道；蓝色：右声道

Frequency response curve 12


测试条件：光纤输入，-5dB正弦信号，高增益，20Hz-20KHz，XLR平衡线路输出（10KΩ负载）

红色：左声道；蓝色：右声道

General specifications
Name / Model No. K9 Pro ESS Hardware solution

解码：ES9038PRO*2，USB：XMOS XUF208，蓝牙：QCC5124，低通滤波：OPA1612*2，

音量IC：NJU72315 * 2，耳放：THX AAA 788+ * 2，线性变压器：THAILIN/BingZi
Color Black Volume Scroll 电位器+ADC采样
Weight ≈2750g Channel balance L12~R12 (0.5dB per level)
Gain L/M/H 楠晟屿 Control Supported
Bluetooth format indication Supported  Sampling rate indication Supported
Firmware upgrade 系统固件与蓝牙版本均可通过USB升级 Deep standby 长按多功能按钮约 3 秒
Low battery reminder / Dimensions ≈200x224.5x72mm (excluding feet)
Bluetooth transmission / 蓝牙接收（5.0） AAC/SBC/aptX/aptX LL/aptX HD/LDAC/atpX Adaptive
Bluetooth format indicator SBC：蓝色，AAC：青色，aptX HD：黄色，aptX：紫色，aptX LL：紫色，LDAC：白色，aptX Adaptive：绿色 Charging indicator /
Maximum supported sampling rate 384kHz-32bit/DSD256（USB DAC） 推荐耳机阻抗 16~600 Ω
192kHz-24bit (coaxial)
96KHz-24bit (optical)
Buttons and interfaces
Button 实体按键+拨动开关 USB Type-C, USB B (data transmission)
单端线路输入接口 RCA socket Balanced line input interface 4.4mm balanced socket
Spdif in Optical fiber socket Digital coaxial input interface RCA socket
Balanced output interface 4.4mm socket, XLR4 balanced socket Headphone output interface Standard 6.35 mm socket
Balanced line output interface XLR3 balanced socket 单端线路输出接口 RCA socket
Power parameters
Power supply AC 110-115V~/AC 220-230V~ （Recommended） Battery capacity /
Charging time / PO battery life /
Audio parameters
单端线路输出性能参数
*传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.00042%(1kHz/10kΩ/dbA) SNR ≥123dB (dbA)
Crosstalk ≥115dB (1kHz/10kΩ) Noise floor ＜1.9μV（dbA）
Frequency response 20Hz~20kHz (-3dB) Line Level 2.5Vrms (1kHz/10kΩ)
平衡线路输出性能参数
*传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.00025%(1kHz/10kΩ/dbA) SNR ≥128dB (dbA)
Crosstalk ≥125dB (1kHz/10kΩ) Noise floor ＜1.9μV（dbA）
Frequency response 20Hz~50kHz (-1.5dB) Line Level 5Vrms (1kHz/10kΩ)
单端耳机输出性能参数（6.35mm）
连续不失真输出功率1 ≥1.1W（16Ω / THD+N＜1%， AUX IN) Output impedance ＜1Ω（32Ω）
连续不失真输出功率2 ≥2.1W(32Ω/THD+N＜1%，AUX IN) Crosstalk ≥75dB (1 kHz/32Ω，AUX IN)
连续不失真输出功率3 ≥281mW（300Ω / THD+N＜1%，AUX IN) *传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.00033% (1 kHz/32Ω/dbA)
Noise floor

＜2μV（dbA，AUX输入)

＜3μV（dbA，UAC/SPDIF/BT IN）

 SNR ≥129dB (dbA)
Frequency response 20 Hz~50kHz (-1.5dB) MAX Output Voltage ＞26Vp-p
平衡耳机输出性能参数（4.4mm/XLR4）
连续不失真输出功率1 ≥1.1W（16Ω / THD+N＜1%) Output impedance ＜1Ω（32Ω）
连续不失真输出功率2 ≥2.1W（32Ω /THD+N＜1%) Crosstalk ≥114dB (1 kHz，AUX IN)
连续不失真输出功率3 ≥1.1W（300Ω / THD+N＜1%) *传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。 ＜0.0003% (1 kHz/32Ω/dbA)
Noise floor

＜3μV（dbA，AUX输入）

4.5uV(dbA,UAC/SPDIF/BT)

 SNR ≥123dB (dbA)
Frequency response 20Hz~50kHz (-3dB) MAX Output Voltage ＞52Vp-p
