Q3 MQA_免驱动即插即用设计

Q3 MQA
Q3

了解更多

General specifications
Name/Model	Q3	Hardware scheme	DAC: AK4452，USB: XMOS XU316，AMP：THX_AAA_28*2
Color	Black	Volume Scroll	电位器+ADC采样
Weight	≈110g	楠晟屿 Control	No
Dimensions	105mmx59mmx12.5mm	Samplig rate indication	Blue＝PCM Green ＝DSD Magenta＝MQA
MQA full decoder	8x	推荐耳机阻抗	PO:16~100Ω BAL:16~300Ω
Maximum supported sampling rate/DSD	PCM384kHz-32bit/DSD256	Firmware upgrade	System firmware and XMOS can be upgraded via USB
Buttons and interfaces
Button	One button for Gain, Reset and UAC1.0	USB	TYPE C USB
Switches	充电开关，低频开关	Headphones ports	3.5mm（耳机输出/线路输入）、4.4mm、2.5mm（禁止使用平衡转非平衡转接头）
Power parameters
Power supply	5V 2A	Battery capacity	1800mAh
Charging time	＜2h
续航时间及测试条件
3.5mm output：≥13h \| 2.5mm/4.4mm output：≥12h
Audio in	USB IN	Gain	Low
BASS	Off	Tracks	MP3 44.1KHz/16bit
Charge	Off	Load	32Ω
2.5mm/4.4mm output：≥23h
Audio in	USB IN	Gain	Low
BASS	Off	Tracks	MP3 44.1KHz/16bit
Charge	Off	Load	32Ω
Audio parameters
Headphone output performance parameters （3.5mm output）
Output power	175mW(16Ω,THD+N<1%)	Output impedance	≤ 1 Ω
	160mW(32Ω,THD+N<1%)	Crosstalk	≥ 76dB
	18mW(300Ω,THD+N<1%)	Output level	2.3Vrms
*传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。	<0.0012%(1kHz/-6dB@32Ω)	SNR	≥ 115dB (dbA)
Frequency response	20Hz~50kHz: (±:1.5dB)	Noise floor	增益=H，≤ 5uV（dbA)
Frequency response	20Hz~20KHz:(±:0.3dB）	Noise floor	增益=L，≤ 5uV（dbA)
Balanced output performance parameters（4.4mm/2.5mm，UAC IN)
Output power	280mW(16Ω,THD+N<1%)	Output impedance	≤ 2.6 Ω
	330mW(32Ω,THD+N<1%)	Crosstalk	≥ 99dB
	40mW(300Ω,THD+N<1%)	Output level	3.3Vrms
*传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。	≤ 0.001%(1kHz/-4dB@32 Ω)	SNR	≥ 118dB (dbA)
Frequency response	20 Hz-50KHz: (±:1.8dB）	Noise floor	增益=H，≤ 7.5uV（dbA)
Frequency response	20 Hz-20KHz: (±:0.3dB)	Noise floor	增益=L，≤ 7.5uV（dbA)
Balanced output performance parameters（4.4mm/2.5mm，Line IN)
Output power	265mW(16Ω,THD+N<1%)	Output impedance	≤ 2.6 Ω
	370mW(32Ω,THD+N<1%)	Crosstalk	≥ 100dB
	105mW(300Ω,THD+N<1%)	Output level	3.5Vrms
*传统振膜通常依赖特定粘合剂将音圈粘合在振膜表面，这不仅增加振膜整体重量，还可能导致动圈运动时的动态失衡。局部重量分布不均会引起振动异常、改变振膜顺性，甚至因音圈擦圈而产生失真，最终影响单元整体表现。	<0.0007%(1kHz/1.15V@32Ω)	SNR	≥ 120dB (dbA)
	<0.0007%(1kHz/1.15V@32Ω)	Noise floor	≤ 3.5uV(dbA)
Frequency response	20Hz-20KHz:(±:0.2dB)

Frequency Response Curve 1
测试条件：USB DAC输入，-5dB正弦信号，20Hz-20kHz，耳机输出（32Ω负载）
红色：左声道；蓝色：右声道

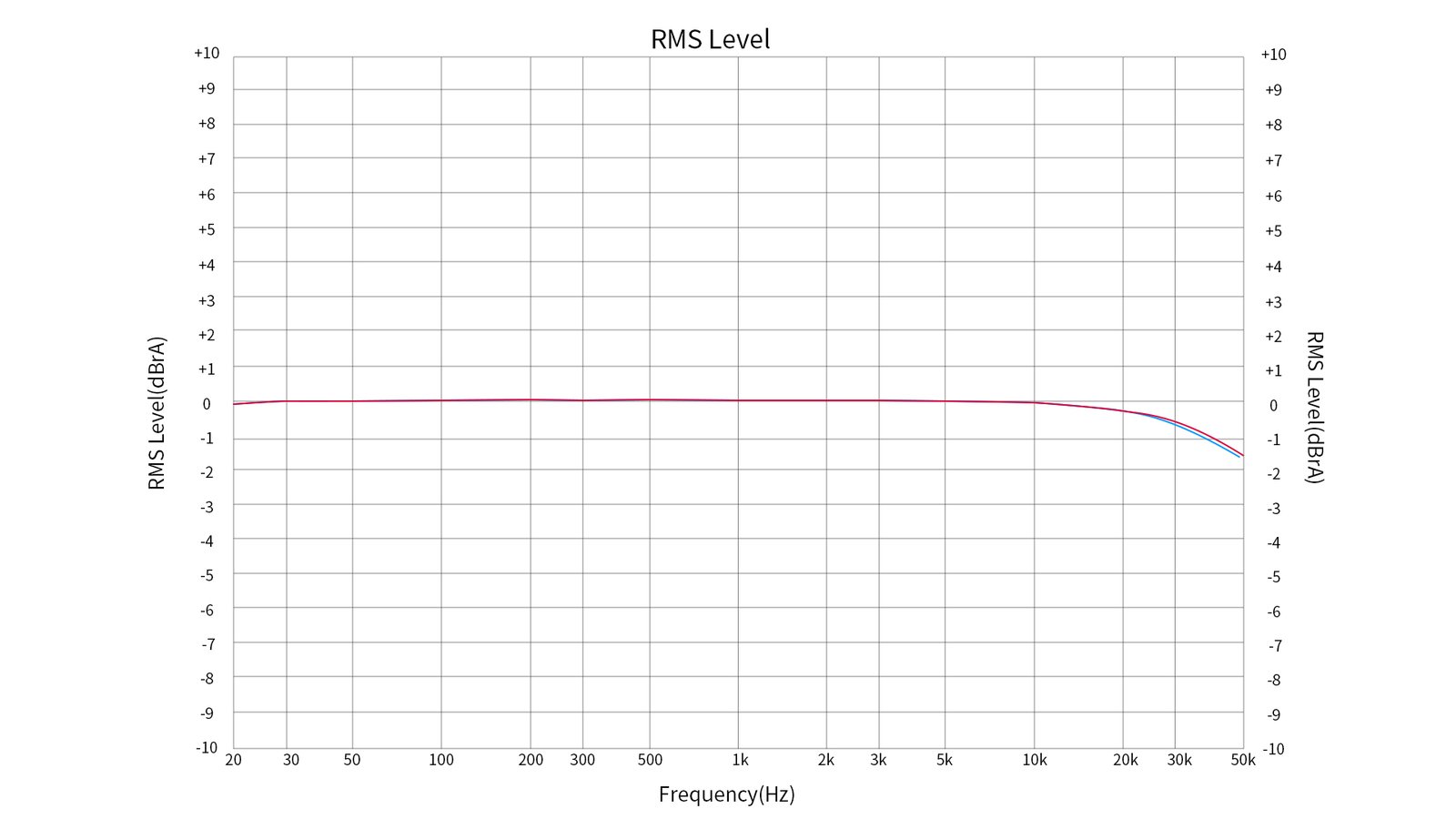

Frequency Response Curve 2
测试条件：USB DAC输入，-5dB正弦信号，20Hz-50kHz，耳机输出（32Ω负载）
红色：左声道；蓝色：右声道

Frequency Response Curve 3
测试条件：USB DAC输入，-5dB正弦信号，20Hz-20kHz，平衡输出（32Ω负载）
红色：左声道；蓝色：右声道

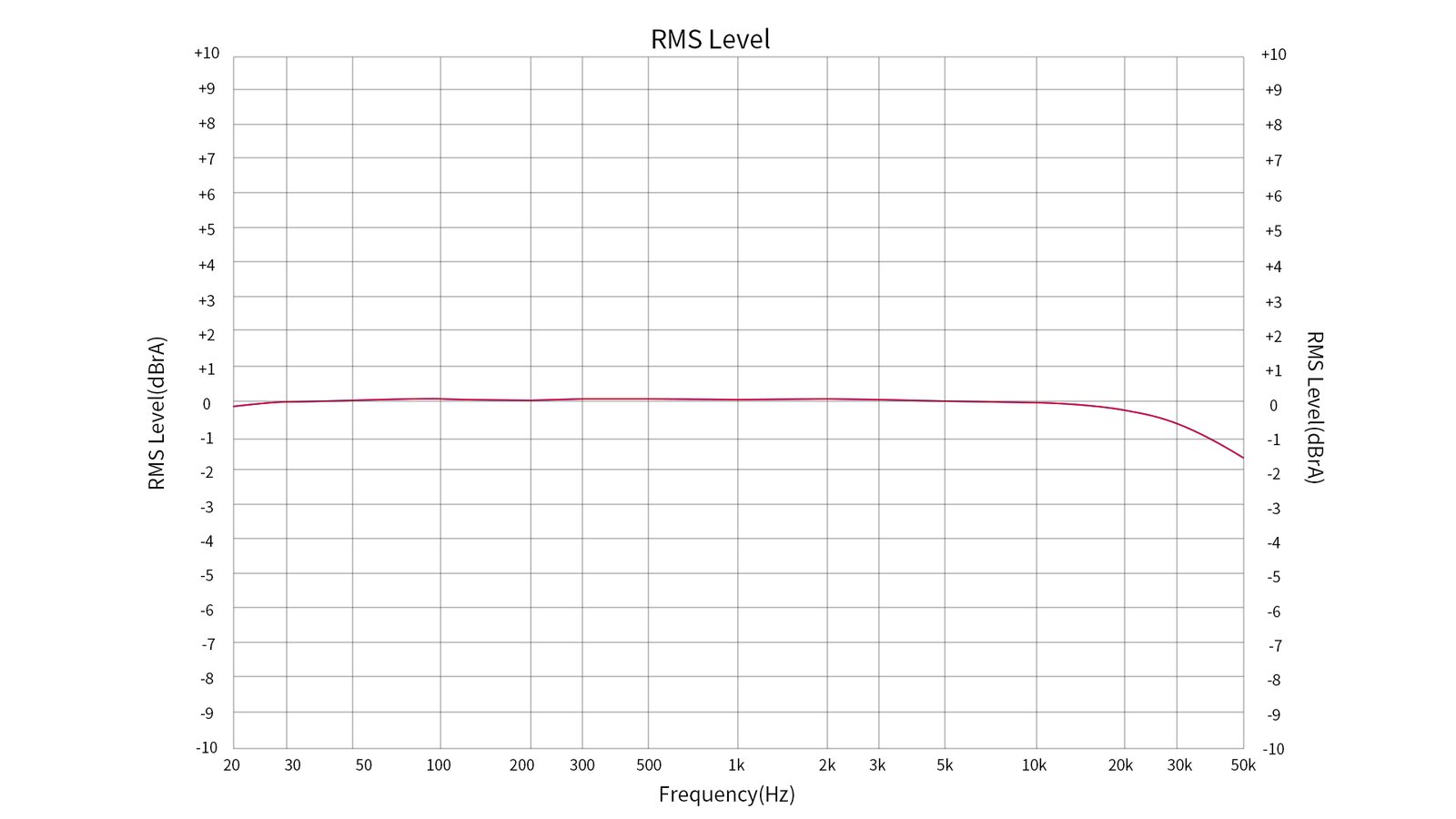

Frequency Response Curve 4
测试条件：USB DAC输入，-5dB正弦信号，20Hz-50kHz，平衡输出（32Ω负载）
红色：左声道；蓝色：右声道

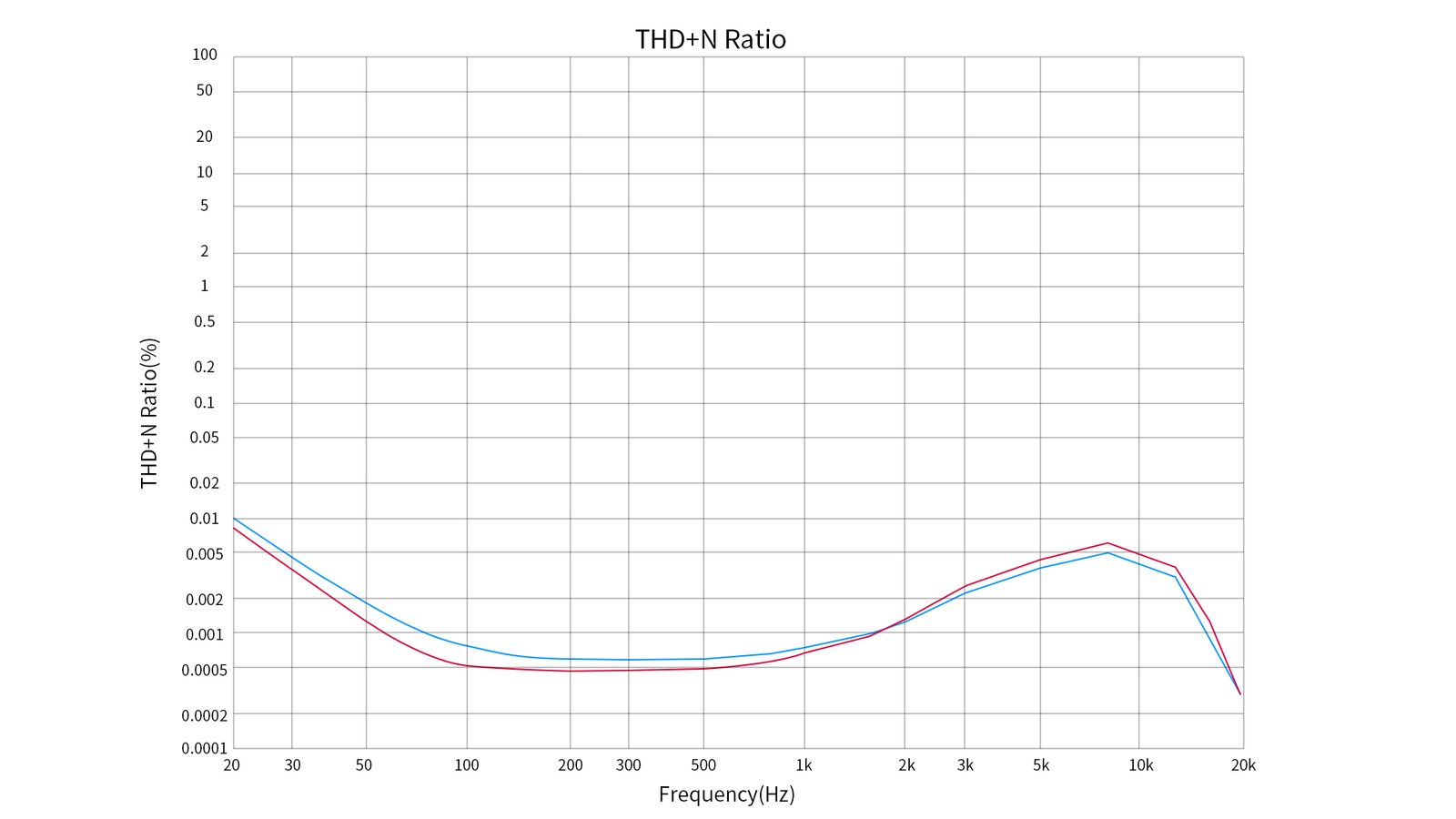

失真图 2

测试条件：USB DAC，播放-2dB高增益正弦信号，20Hz-20kHz，BAL输出（32Ω负载）

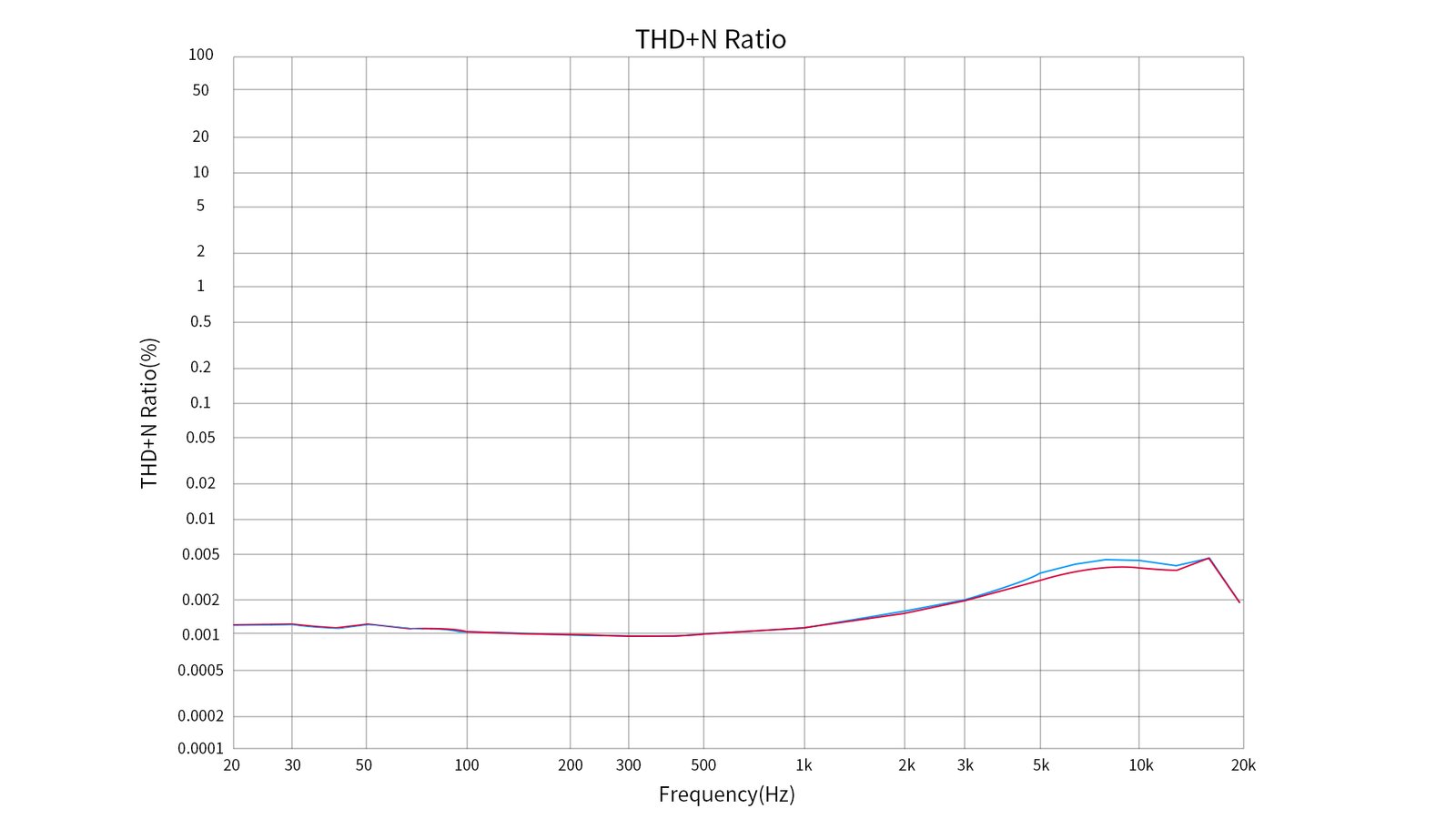

失真图 3

测试条件：USB DAC，播放-2dB高增益正弦信号，20Hz-20kHz，BAL输出（32Ω负载）

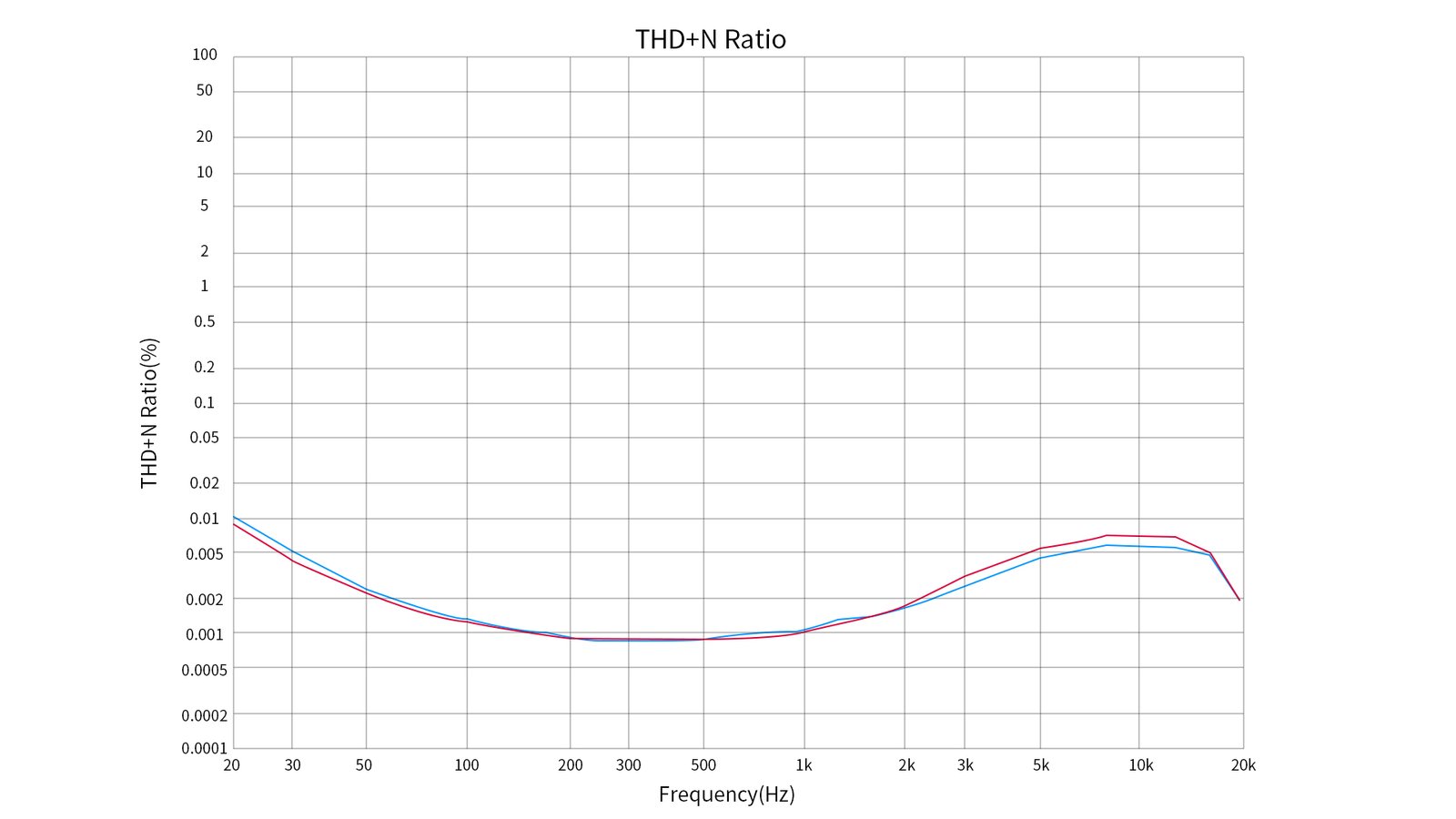

失真图 1

测试条件：USB DAC，播放-6dB高增益正弦信号，20Hz-20kHz，PO输出（32Ω负载）

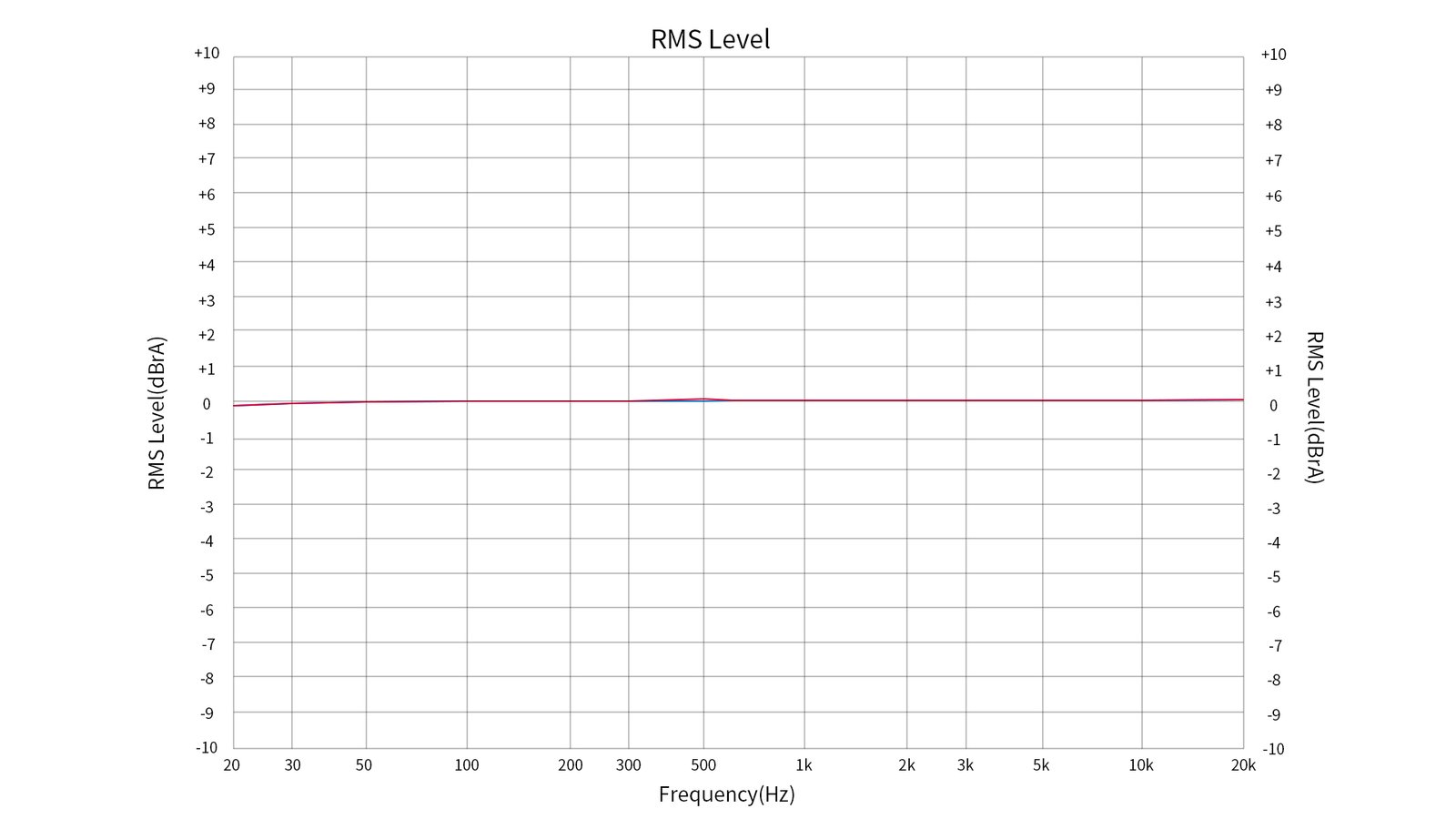

频响曲线 5
测试条件：线路输入，-5dB正弦信号，20Hz-20kHz，平衡输出（32Ω负载）
红色：左声道；蓝色：右声道
